사업 분야 > 물리검층
물리검층
경제적이고 합리적인 솔루션을 제공하기 위해 열과 성을 다하여 기술개발에 노력하겠습니다.
하향식탄성파탐사(DHT)
한 개의 시추공을 이용하여 시추공 주변을 전파하는 S파 전파시간으로부터 지층이 S파속도를 측정하는 탐사법

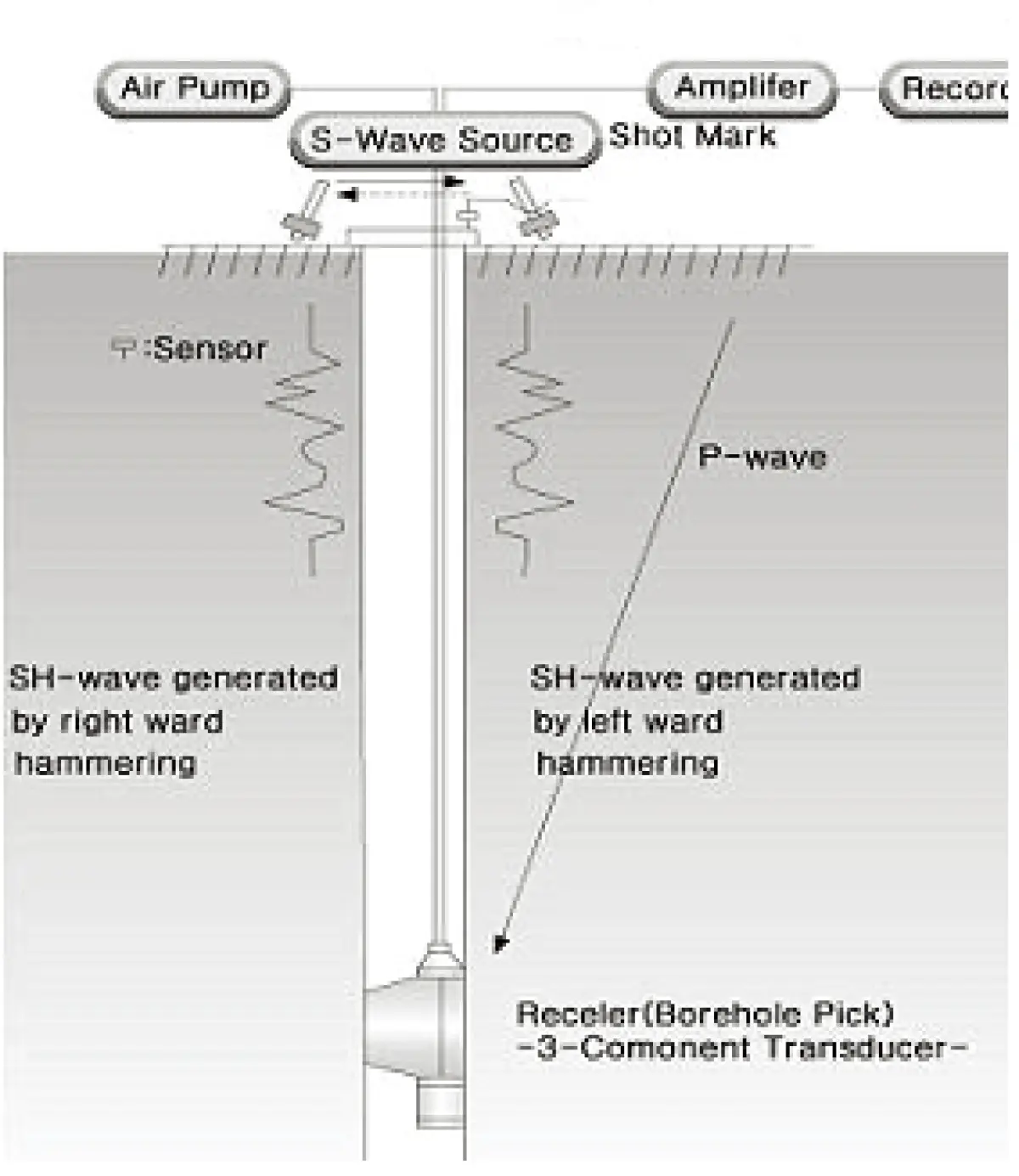

<하향식탄성파탐사 모식도>
<하향식탄성파탐사 취득데이타>
<하향식탄성파탐사 결과>
크로스홀테스트(CHT)
두개의 시추공을 이용하여 시추공간을 전파하는 S파 전파시간으로부터 시추공과 시추공 사이의 S파 평균속도를 심도별로 측정하는 탐사법

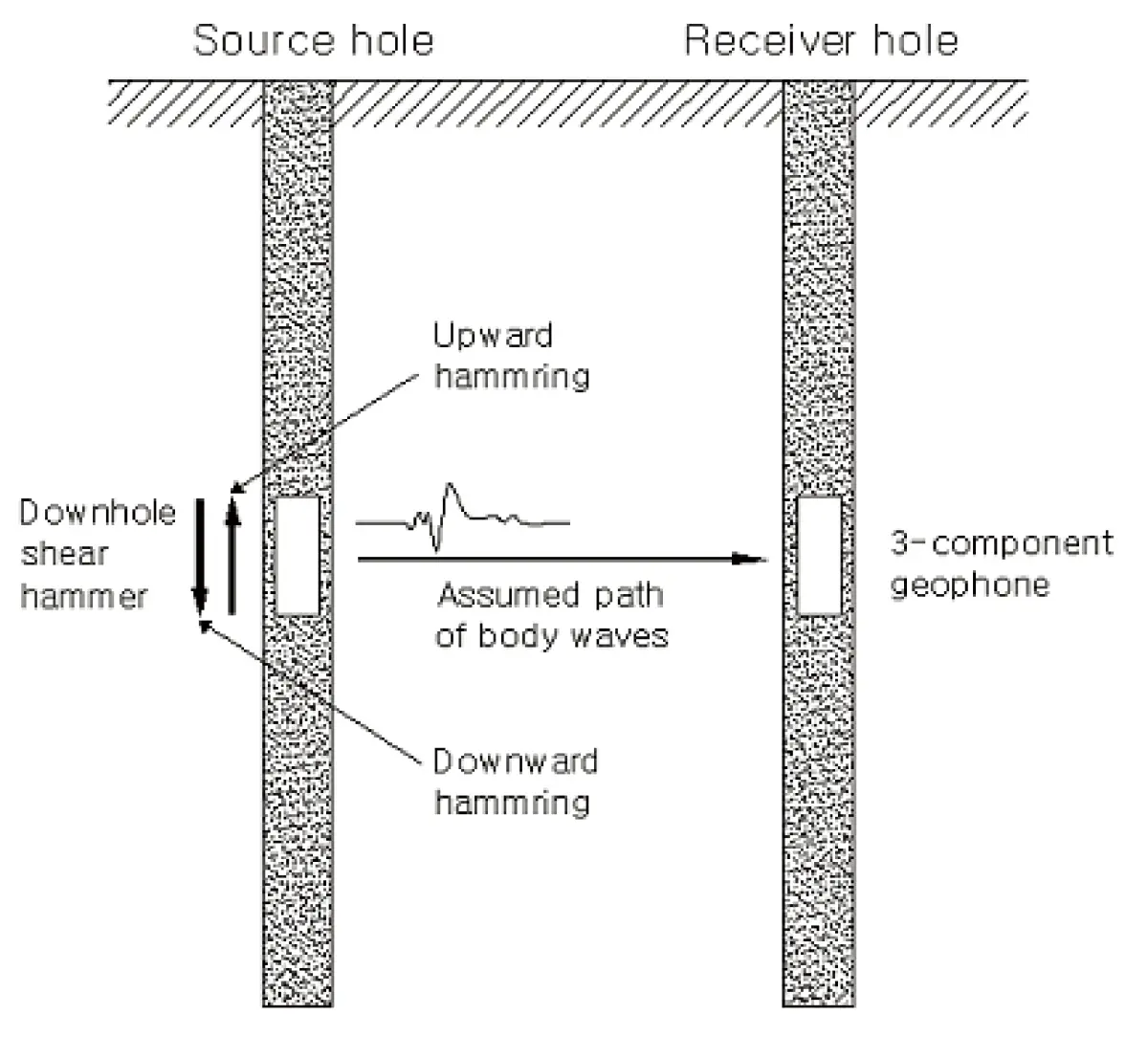

<Crosshole Test 모식도>
<Crosshole Test 취득데이타>

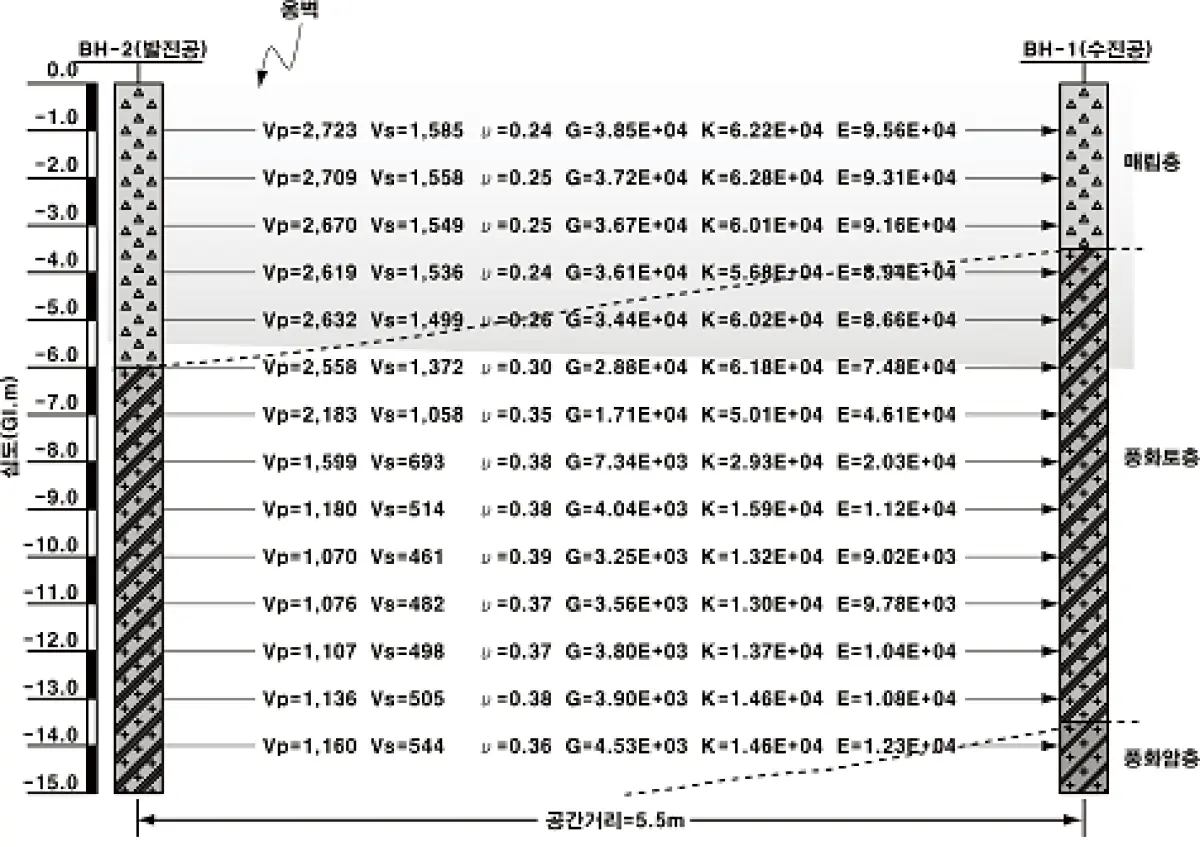

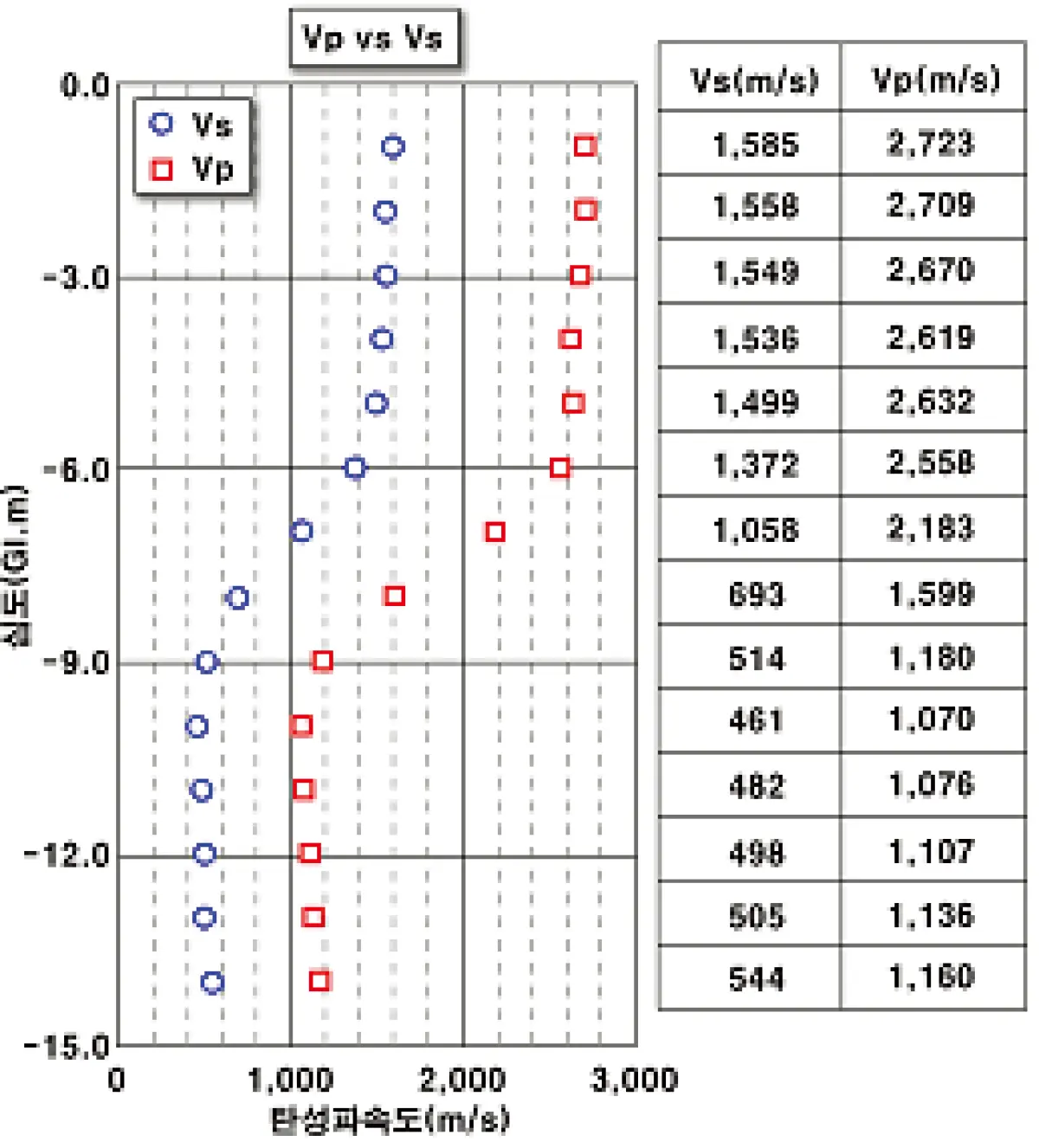

<Crosshole Test 결과>
음파검층(Full Waveform Sonic Logging, SPS)
시추공 내에서 음파를 발생시키고 시추공 주변의 지층을 전파하여 다시 시추공 내의 수진기에 포착되는 파동으로부터 지층의 S파속도 등 여러가지 정보를 측정하는 탐사법
<FWS 모식도>

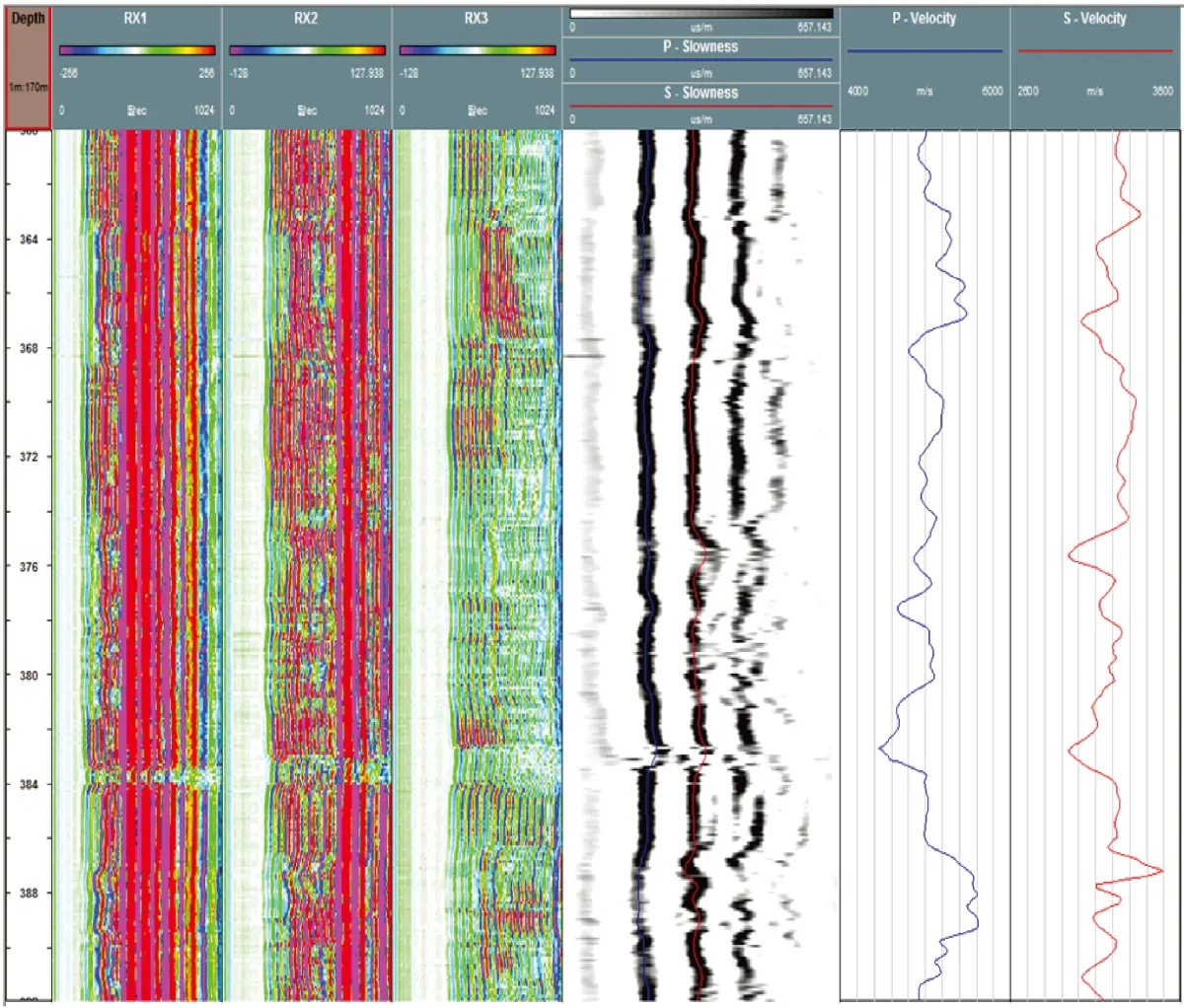

<FWS 취득데이타>

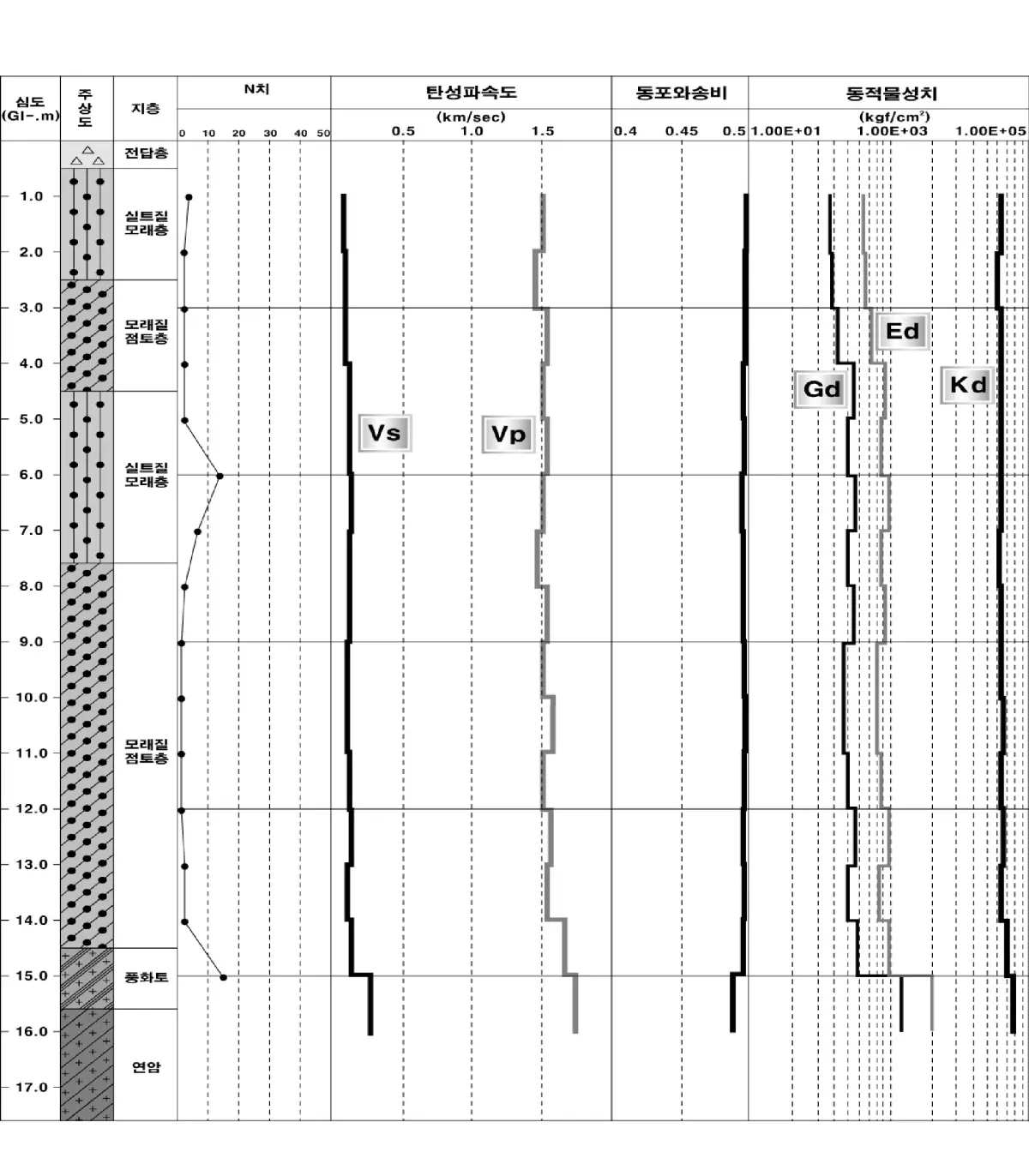

<FWS 결과>
밀도검층
하향식 탄성파탐사, Crosshole Test, FWS등의 탄성파속도를 구할수 있는 실험들과 병행하여 지반의 동적특성에 대한 분석 및 내진설계를 위한 지반의 동탄성계수(동포아송비,동전단계수,동탄성계수,동체적계수) 산출에 필요한 지층밀도 측정

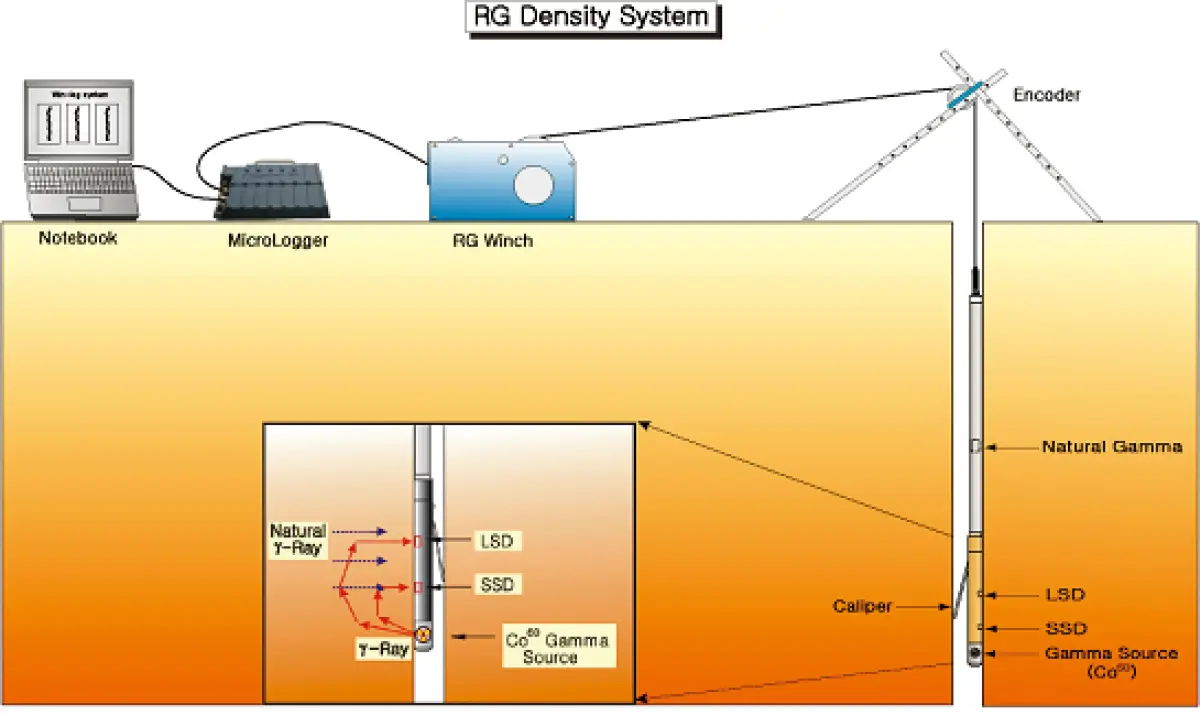

<밀도검층 모식도>
<지층별 밀도 통계분석>

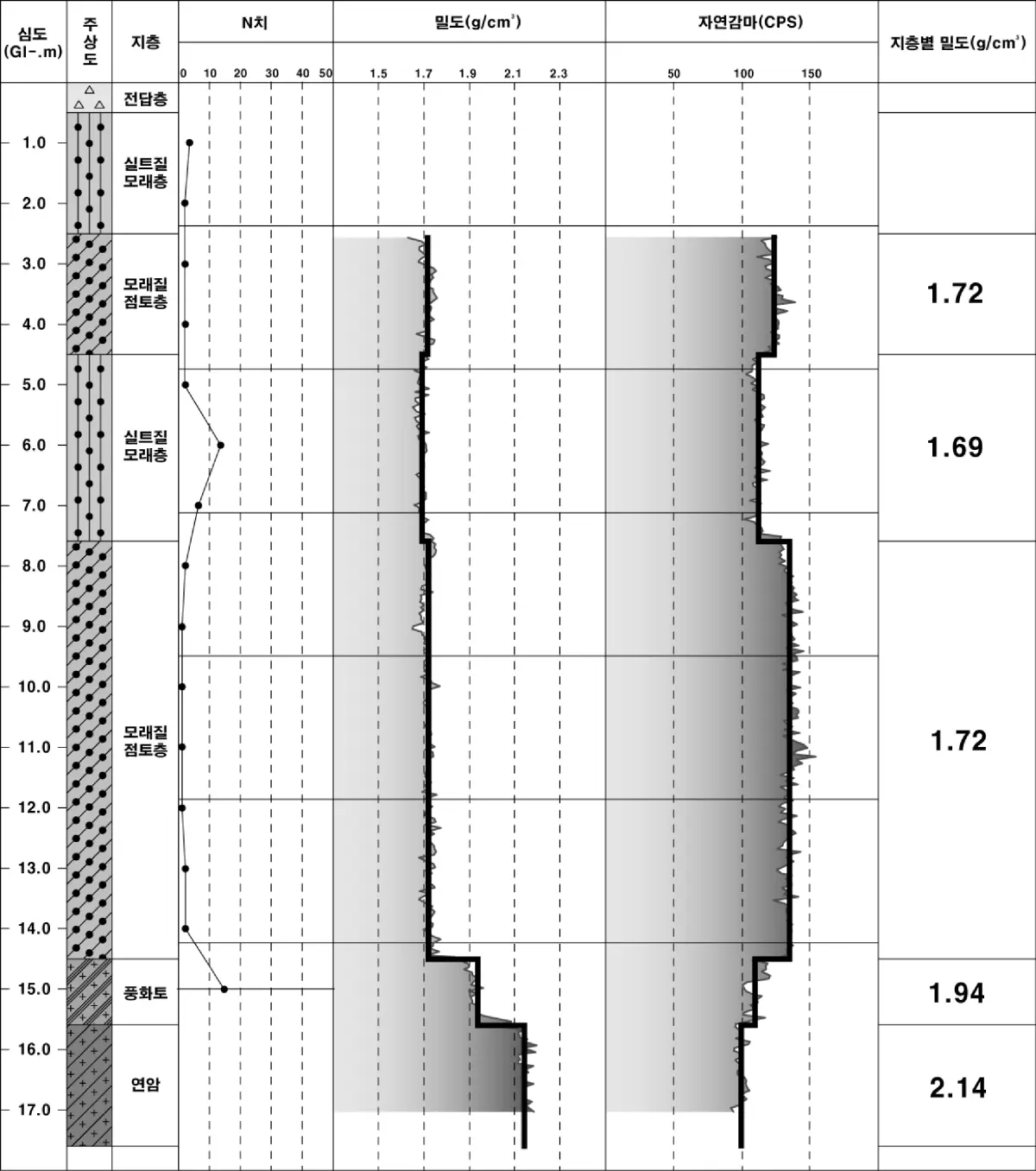

<밀도검층 결과>
전기검층
지표에서 수행하는 전기탐사법의 원리를 시추공에 적용하여 시추공 주변 지층의 겉보기 비저항과 시추공 내에서 발생하는 자연전위 등을 측정

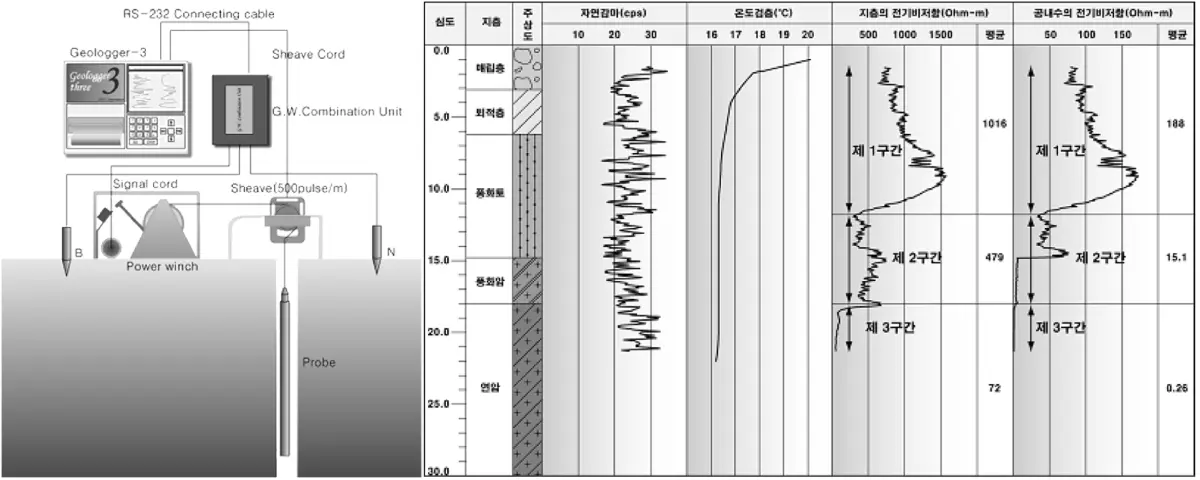

<전기검층 모식도>
<전기검층 결과>
시추공영상촬영(BIPS)
빛을 이용하여 공벽을 디지털 촬영하는 기술로 촬영된 이미지는 절리방향성, 간격 등을 규명하고 암상의 색깔이 재현될 수 있기 때문에 암반의 육안관찰이 가능

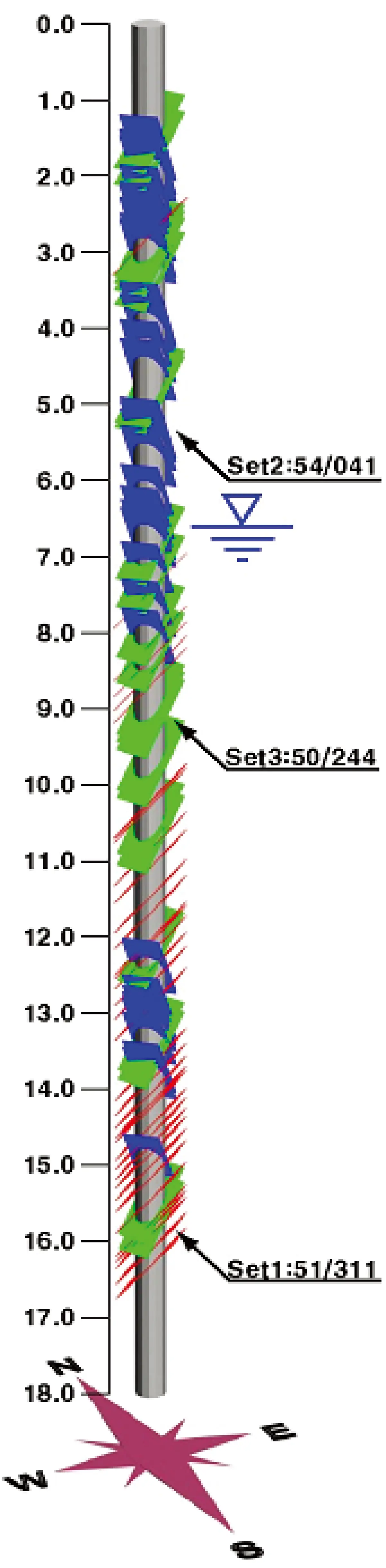

<시추공 절리분포>

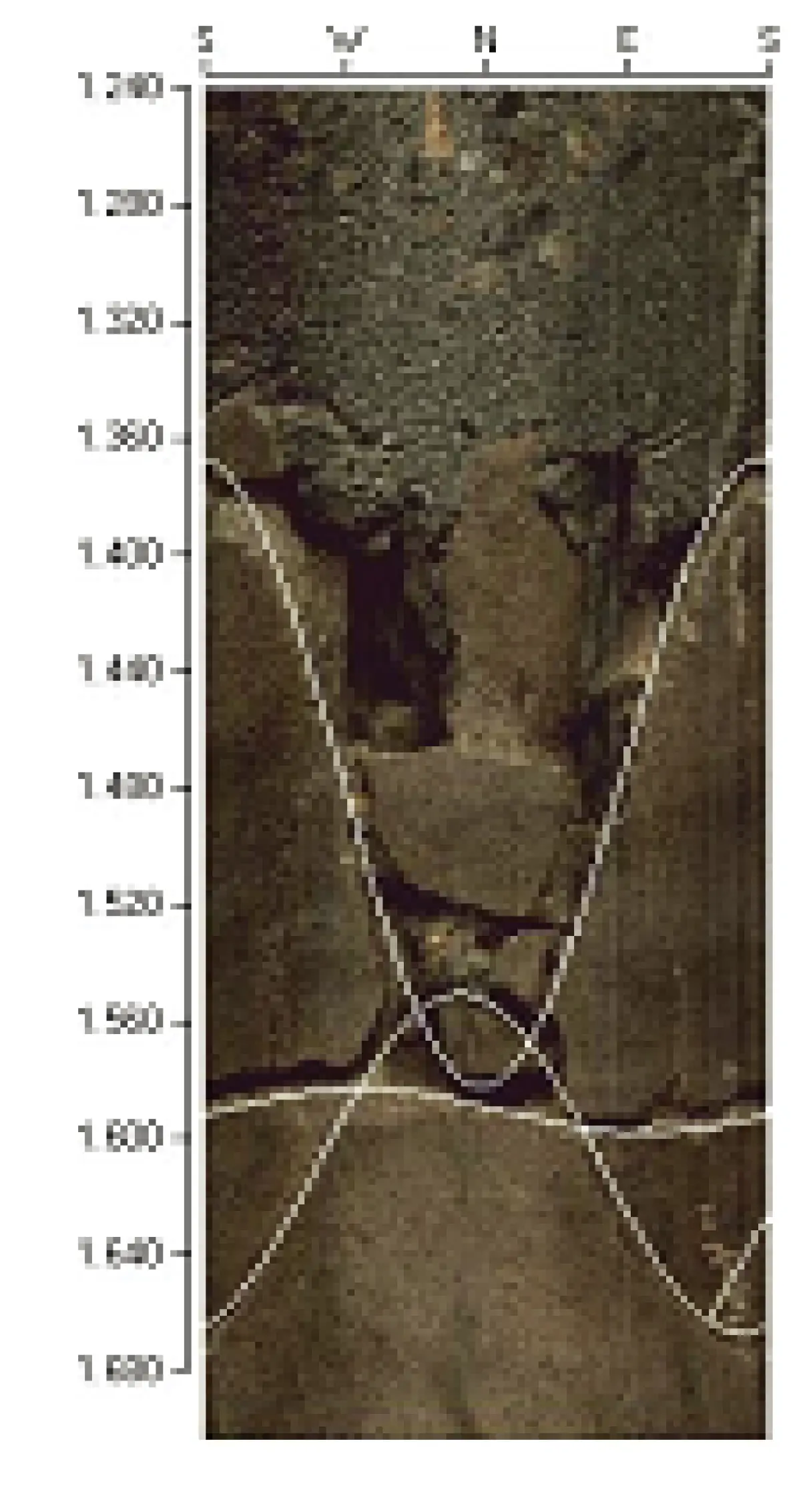

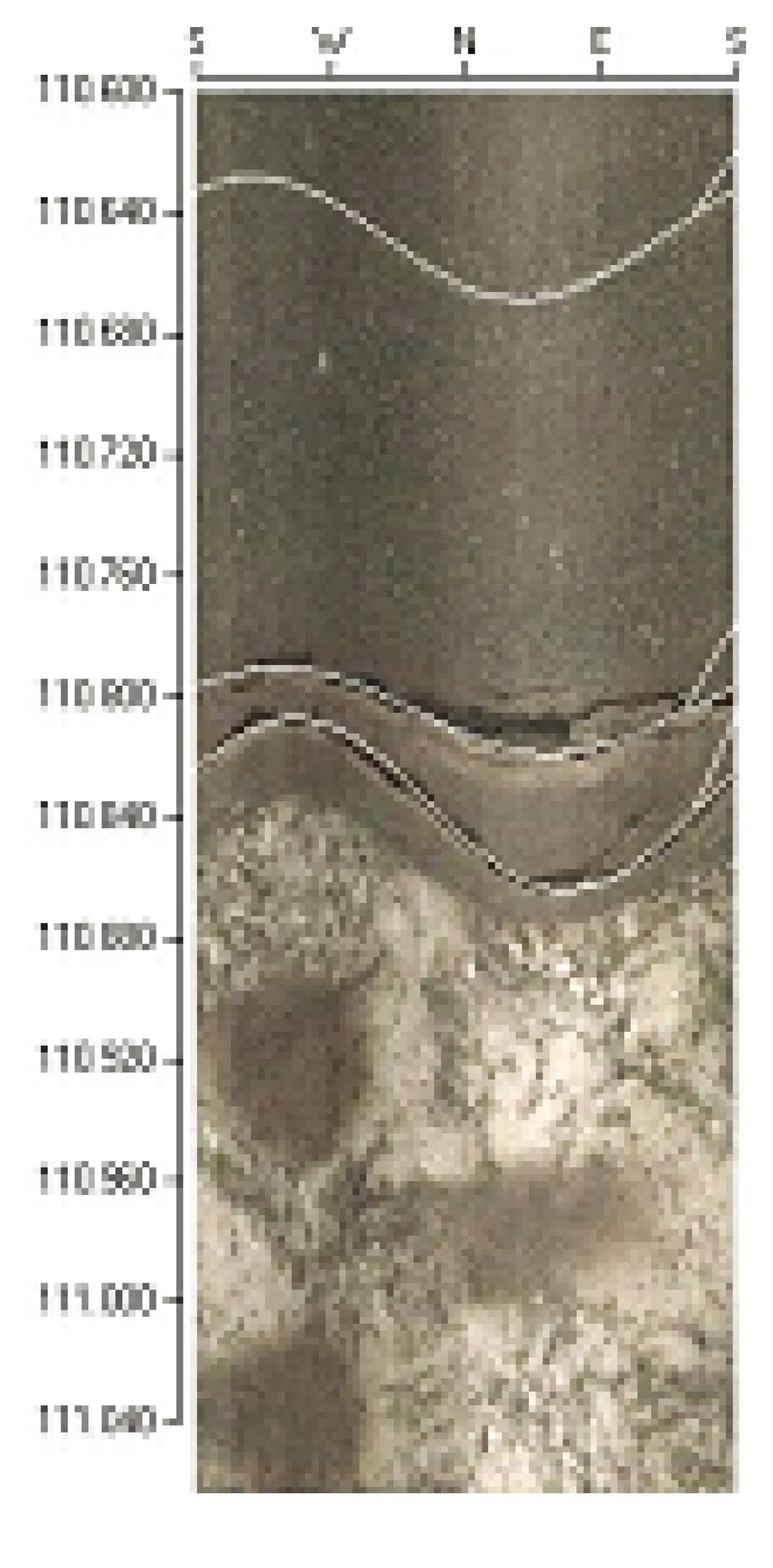

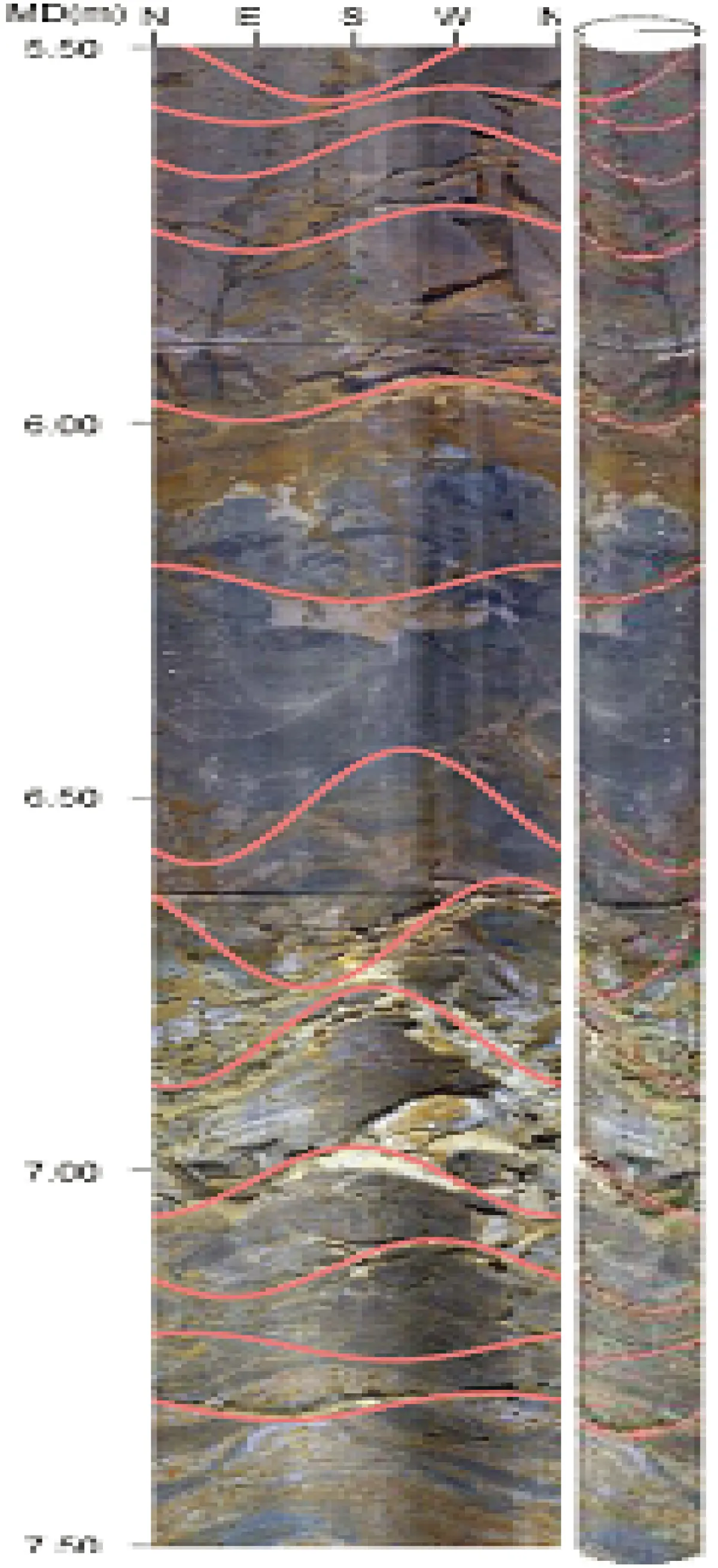

<공벽전개화상>

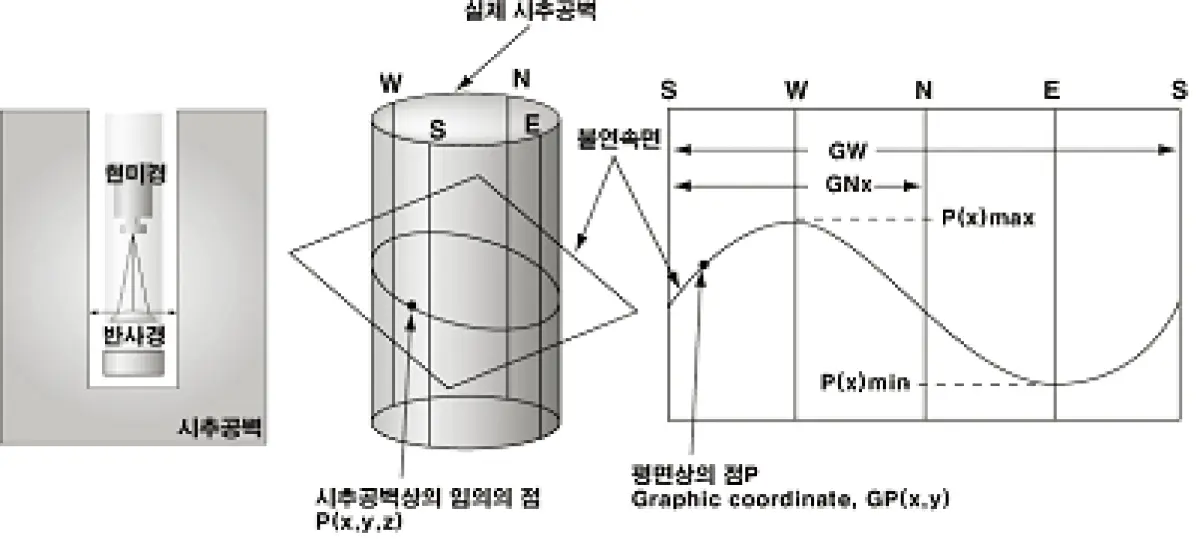

<시추공영상촬영 모식도>

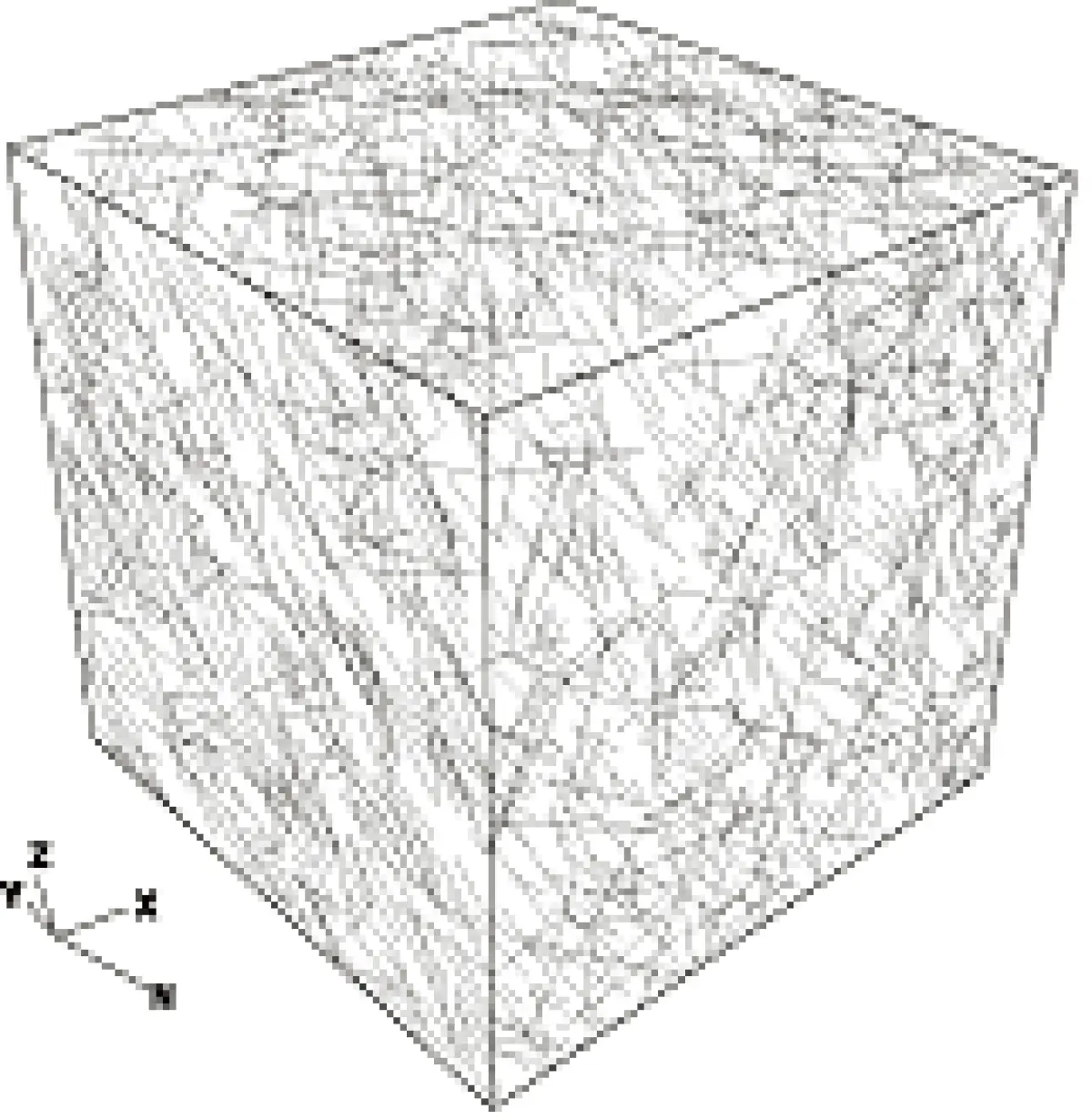

<절리망 작성>
<터널, 사면 절리 투영>
공내주사검층(BHTV, Televiewer)
초음파를 시추공벽에 주사하여 그로부터 얻게되는 반사파의 진폭 및 주시를 분석함으로써 절리 및 불연속면의 크기, 경사방향, 경사각, 암반의 변화 내지 암석의 역학상태를 규명하는 검층

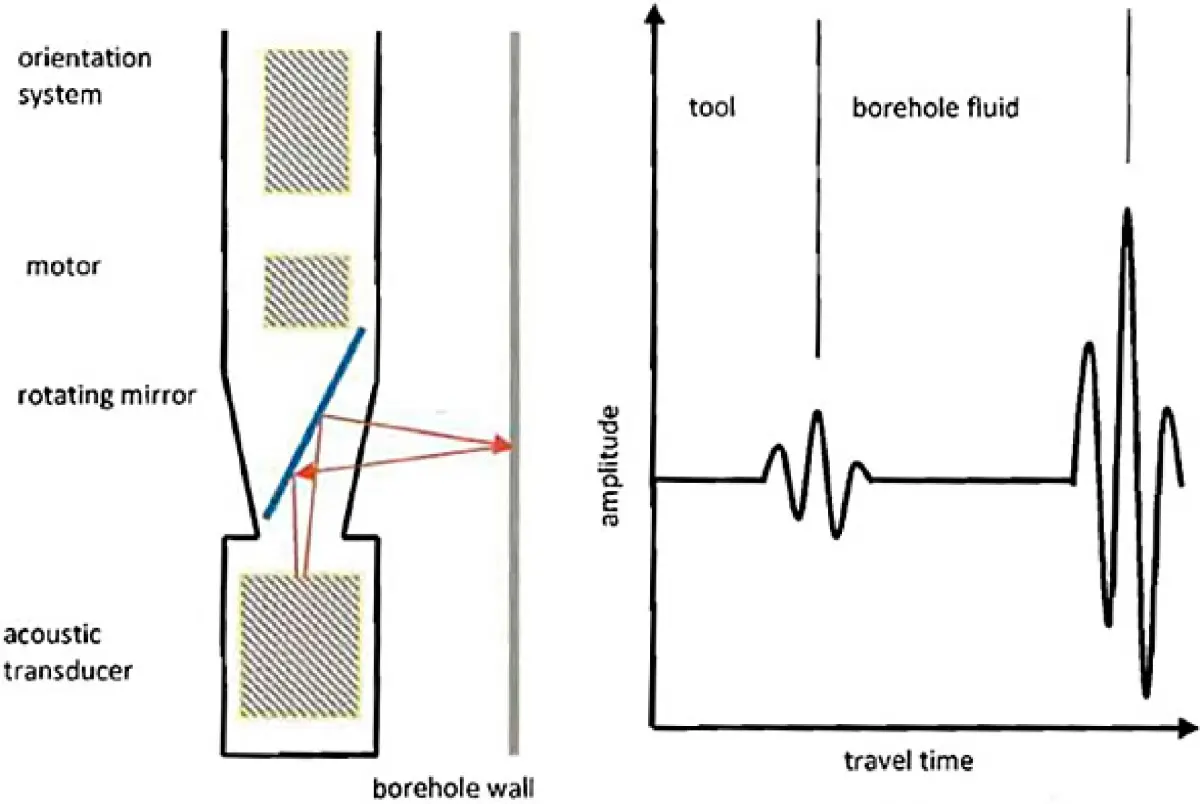

<수추공주사검층 모식도>

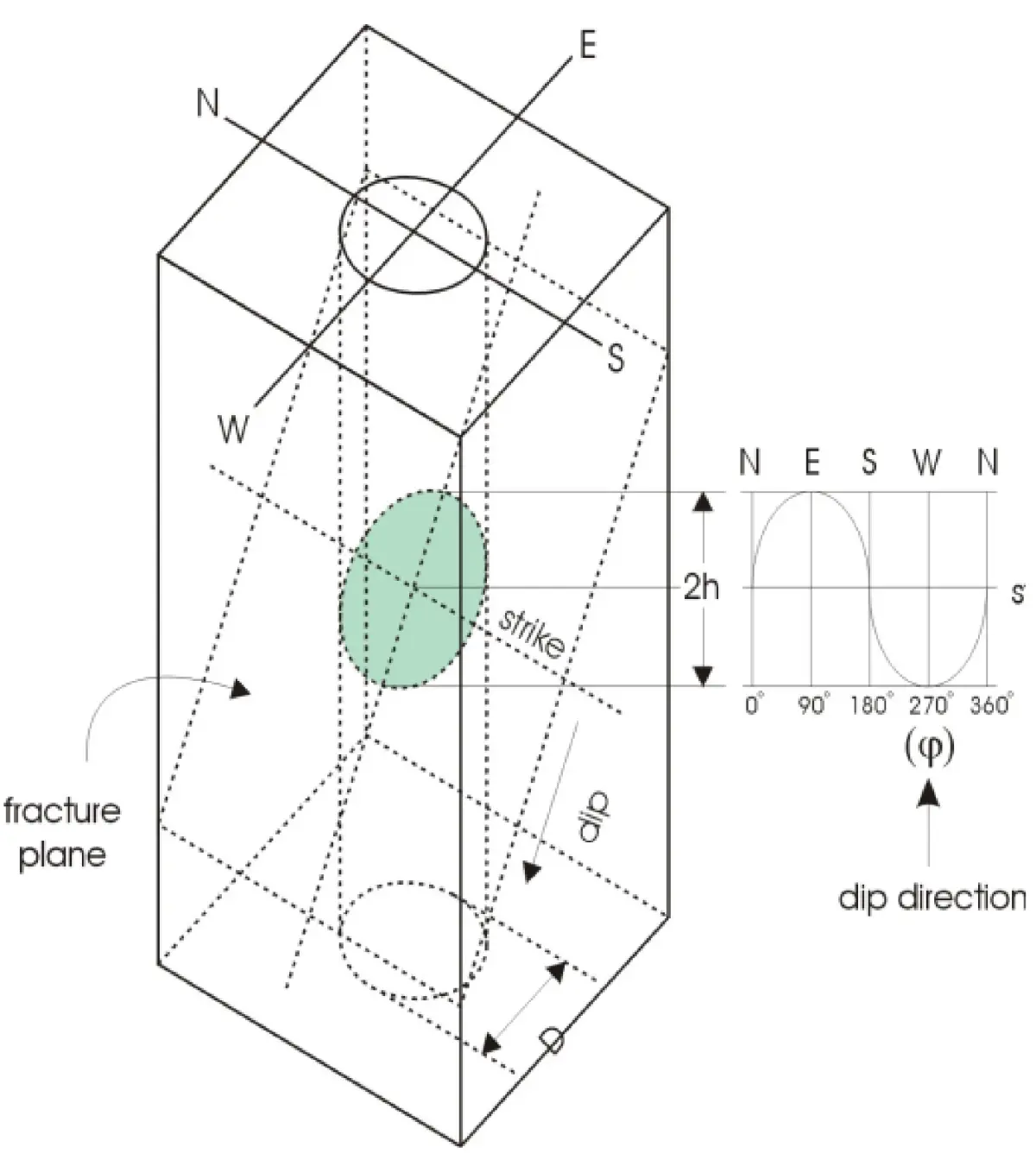

<분석방법>

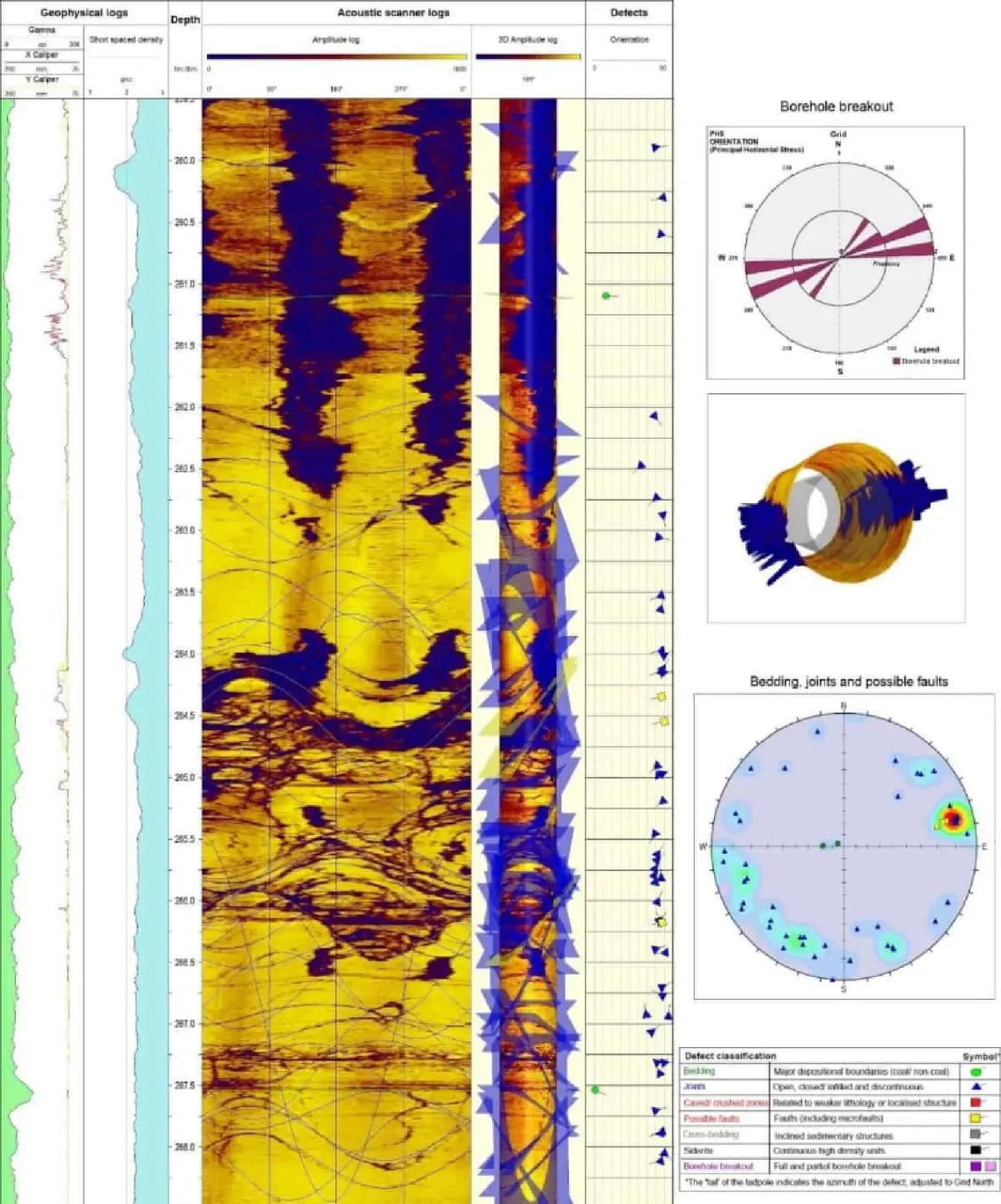

<분석예시>

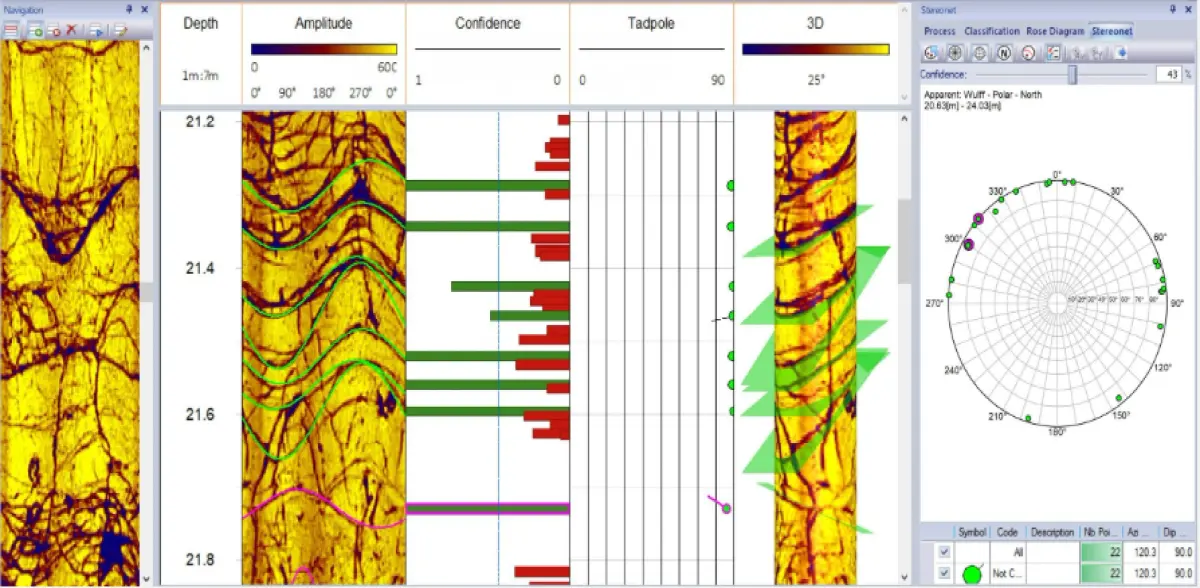

<시추공 절리분포>
<상대암반강도>

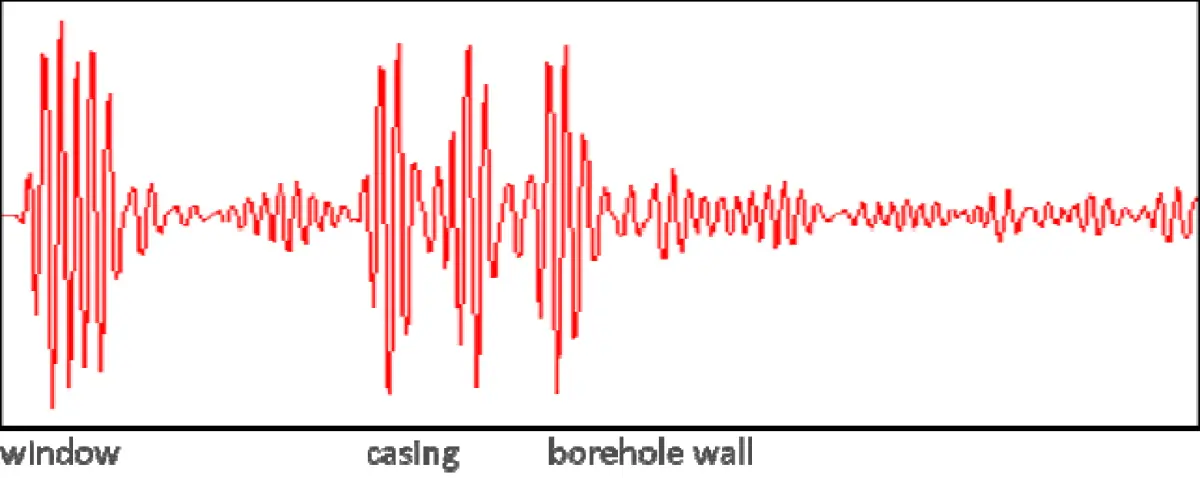

<초음파주사검층 파형>
