상세지표지질조사
경제적이고 합리적인 솔루션을 제공하기 위해 열과 성을 다하여 기술개발에 노력하겠습니다.
상세지표지질조사
상세지표지질조사는 사업구간 인근의 암종, 절리, 측리, 엽리, 습곡, 단층 등을 육안관찰을 통해 조사하고 조사된 각 항목을 분석, 지질구조를 해석하는 방법으로 지질취약대 평가를 통해 사업구간에 대한 위험영향 요소의 사전조사와 대책마련에 활용
<상세지질도>

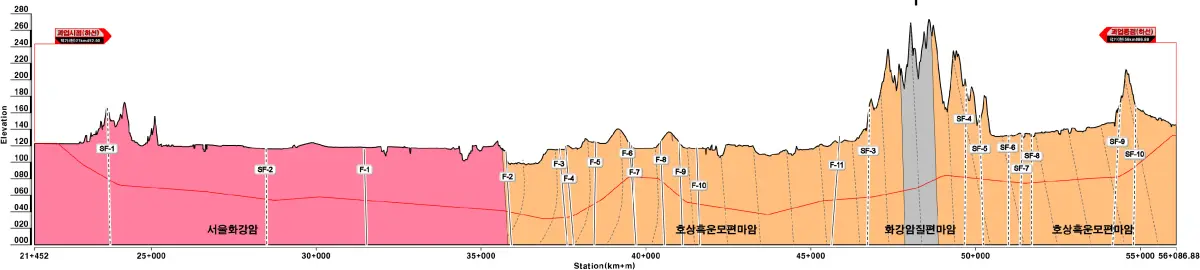

<지질종단도>

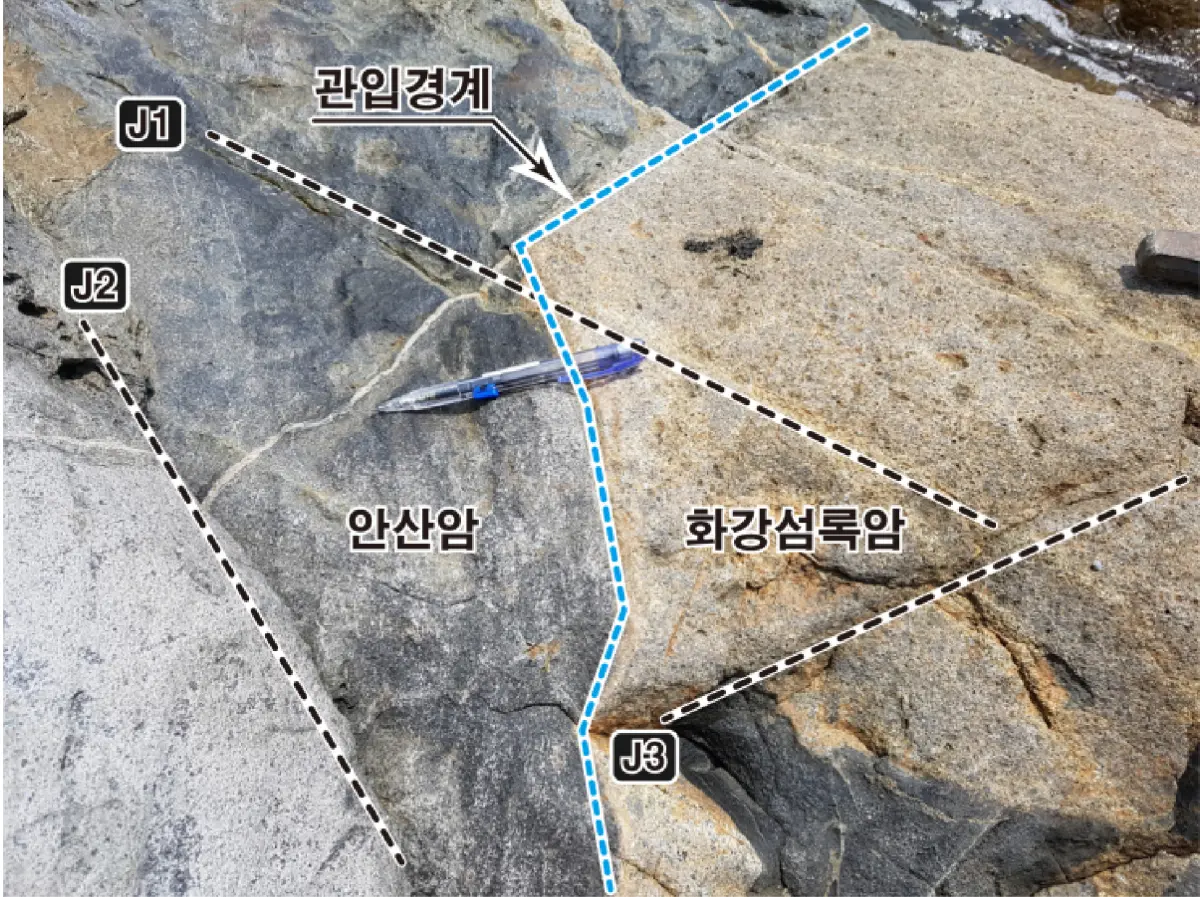

<노두사진>
<현미경사진>
<노두사진>
<현미경사진>
흑운모화강암
(Cross nicol)
<박편사진>
흑운모화강암
(Open nicol)
호상편마암
(Cross nicol)
<박편사진>
호상편마암
(Open nicol)

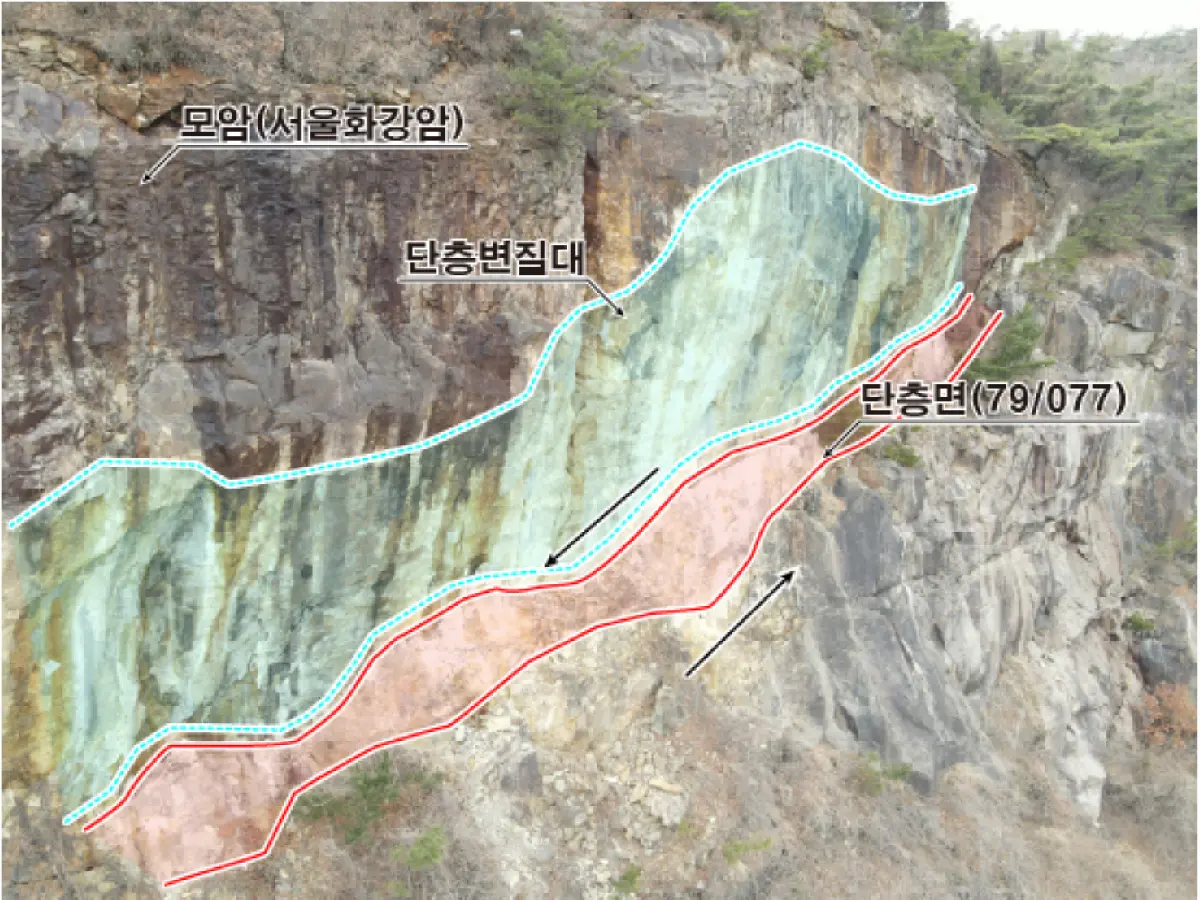

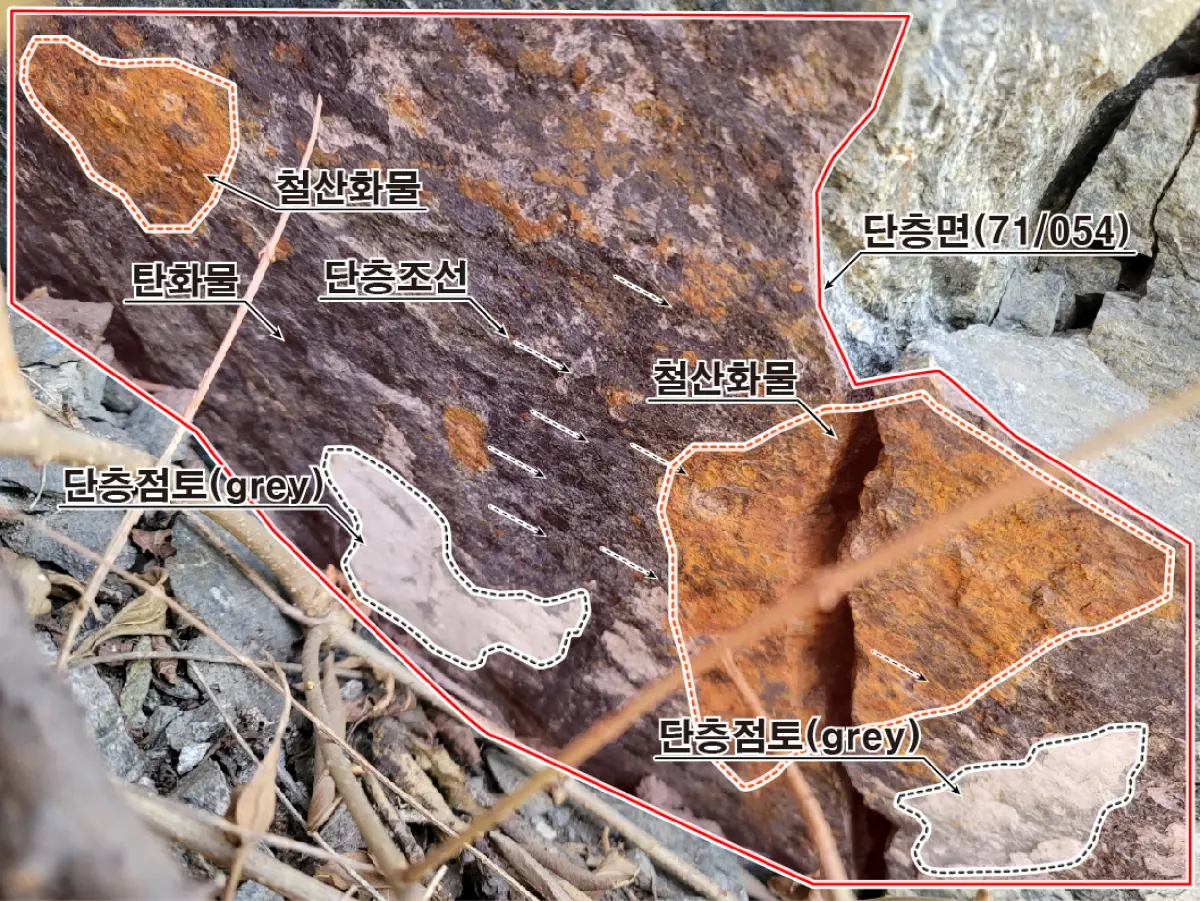

<단층노두>

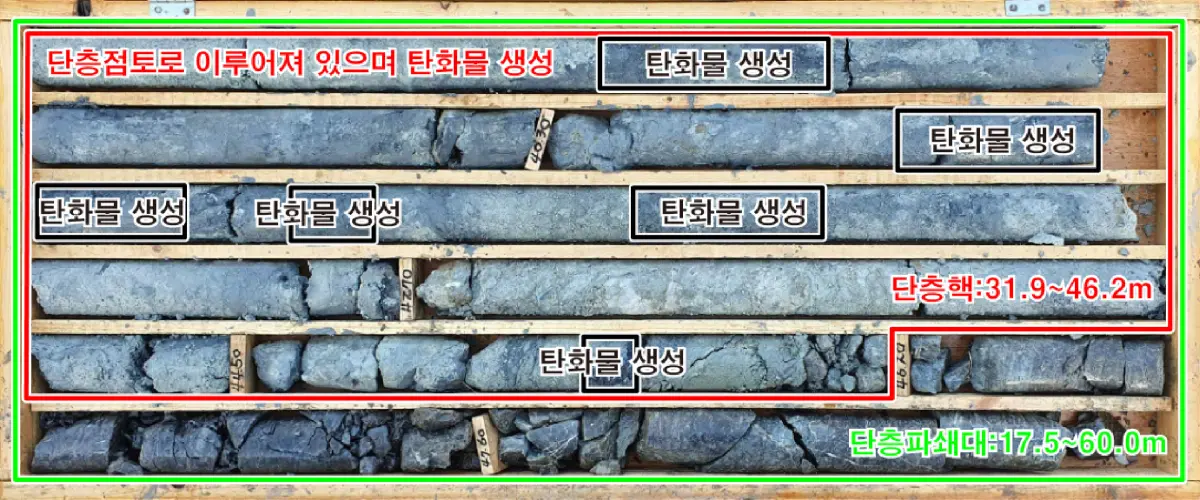

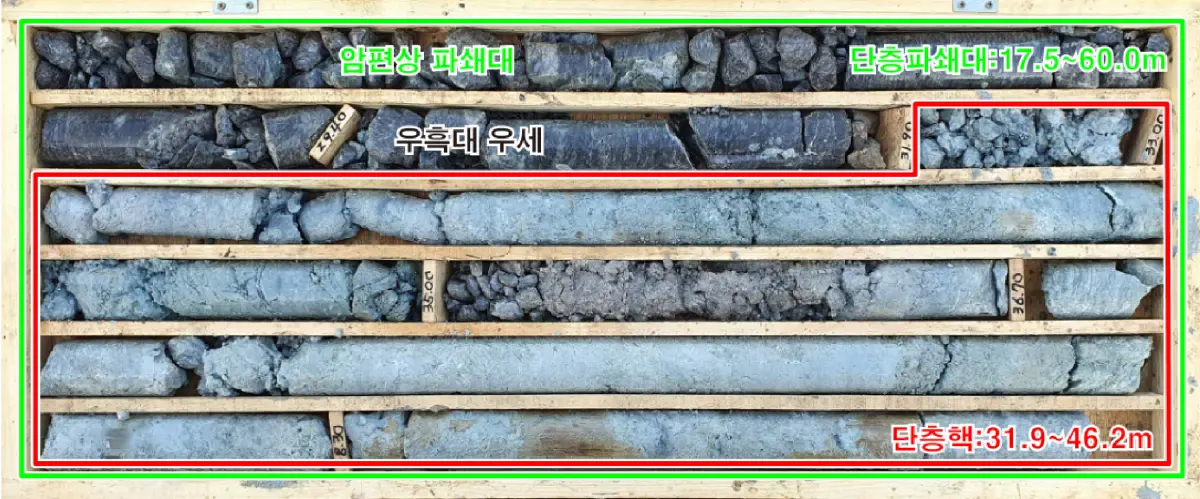

<시료상자분석>

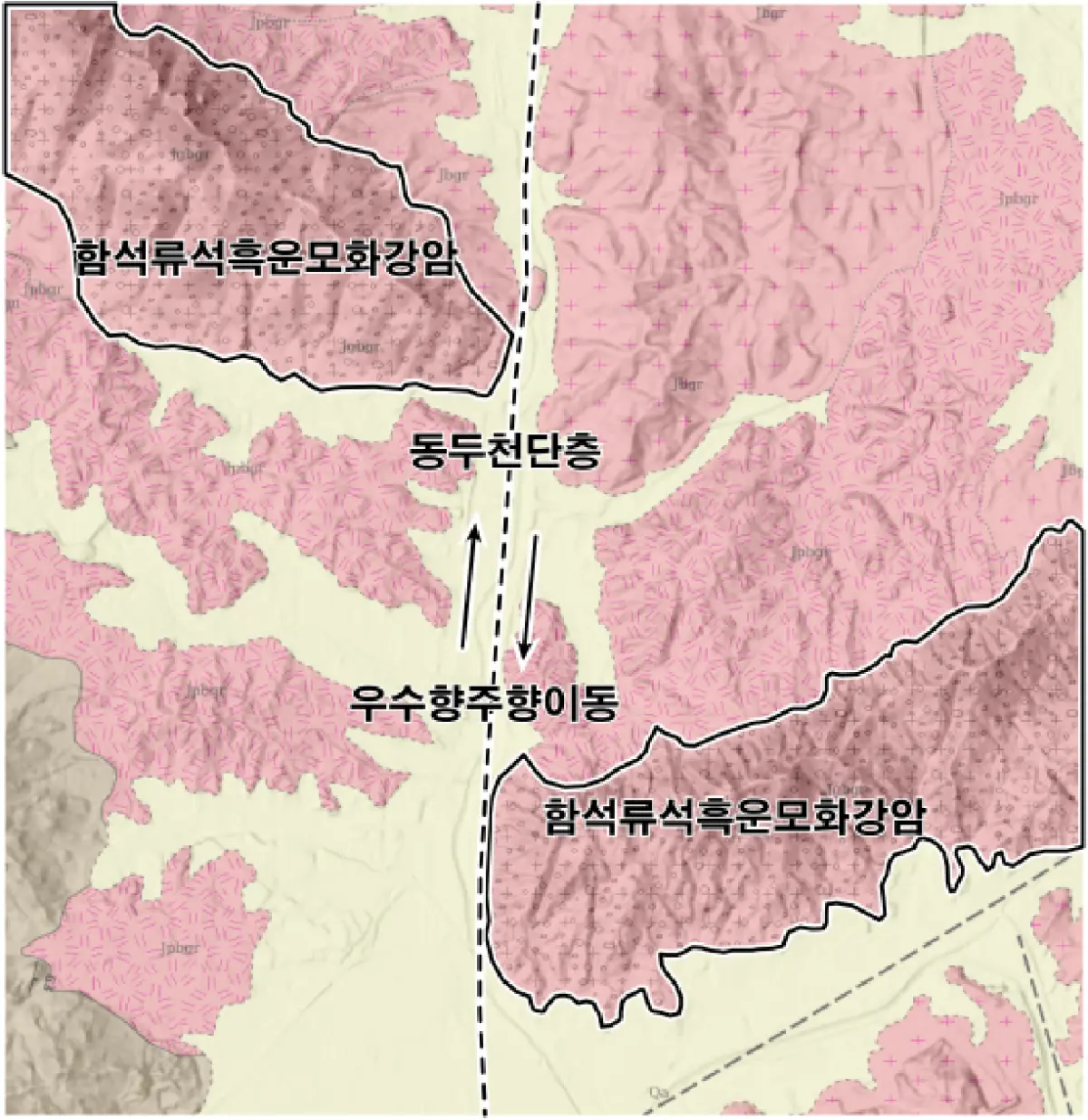

<동두천단층>

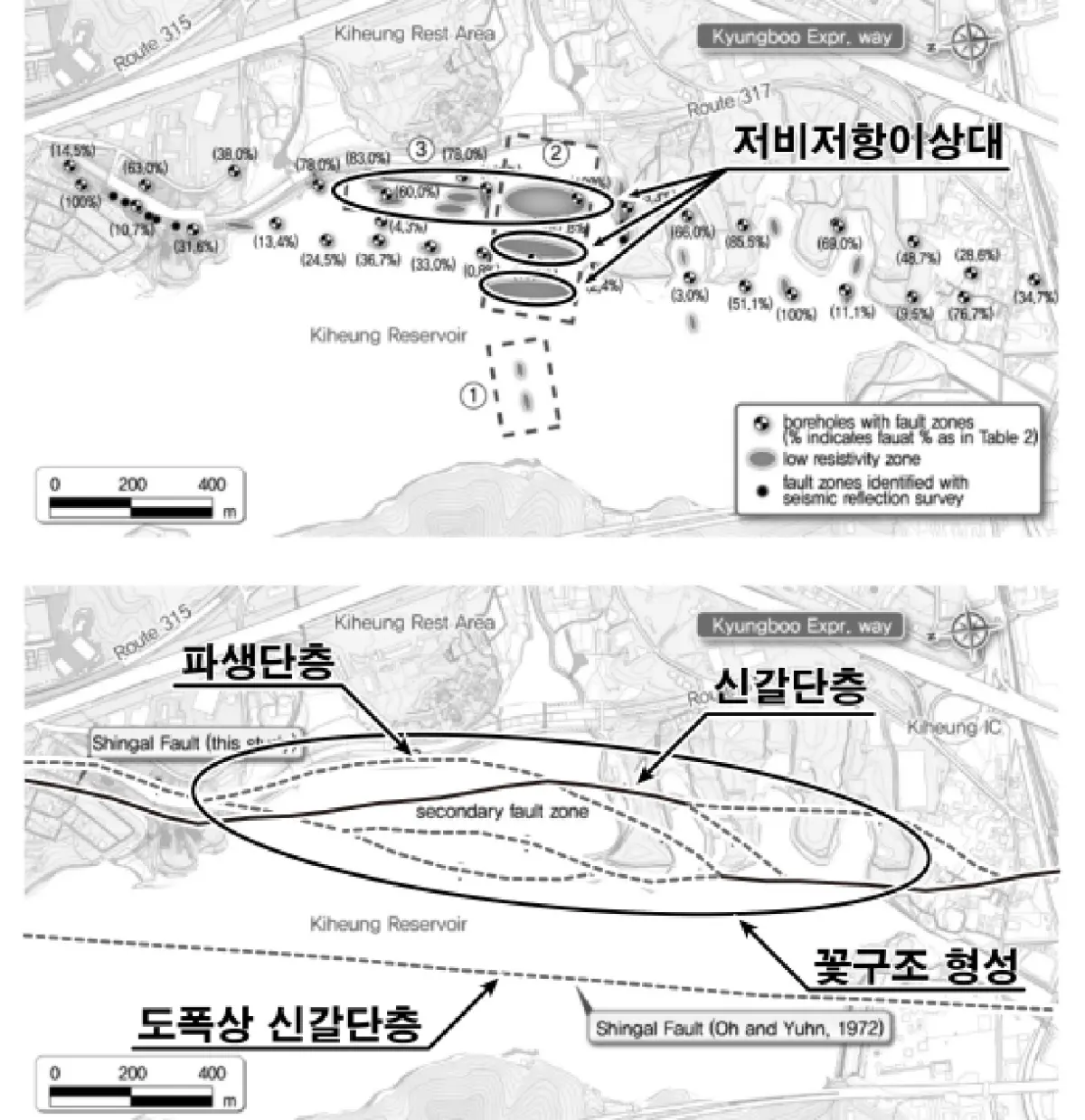

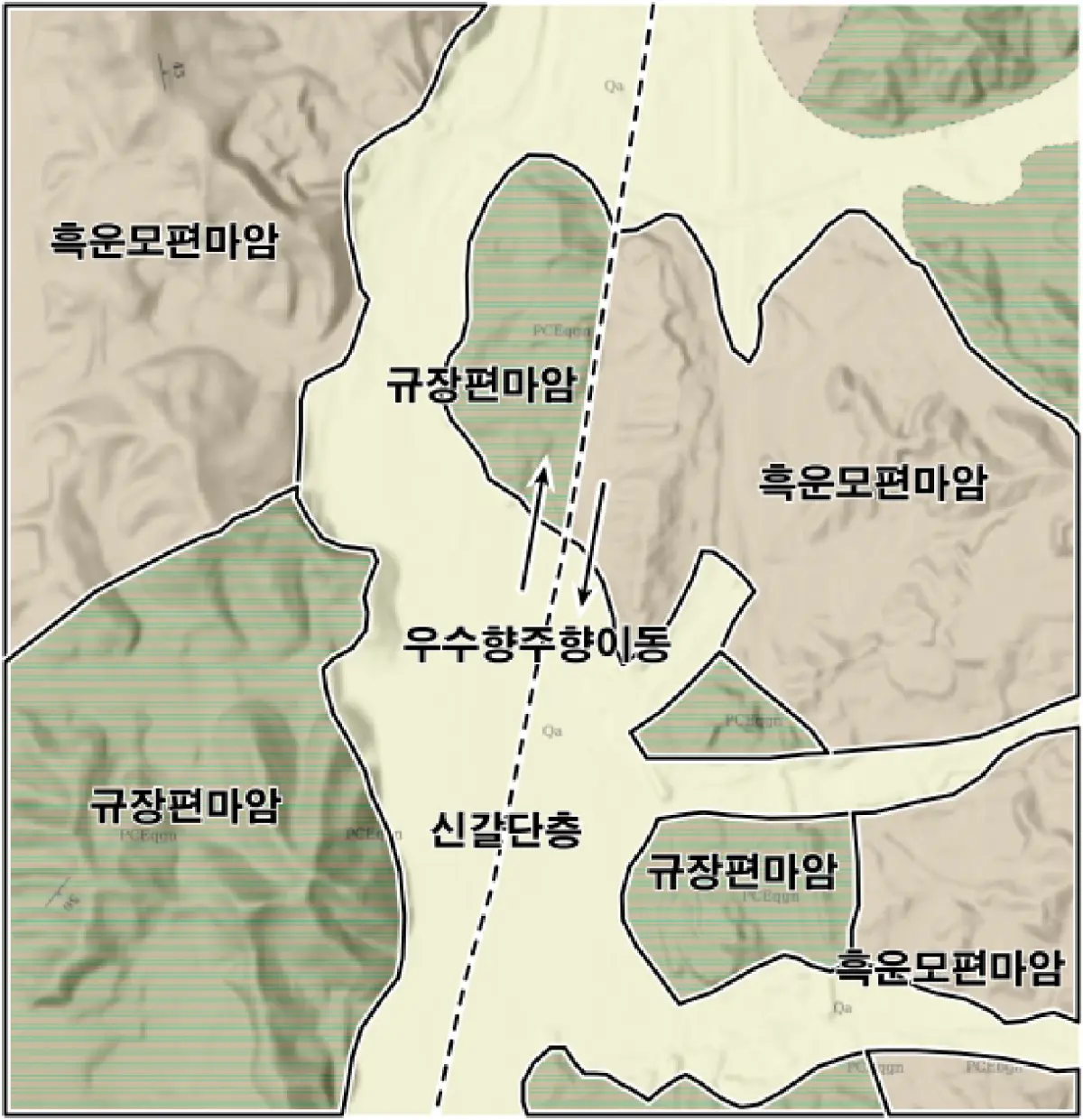

<신갈단층>

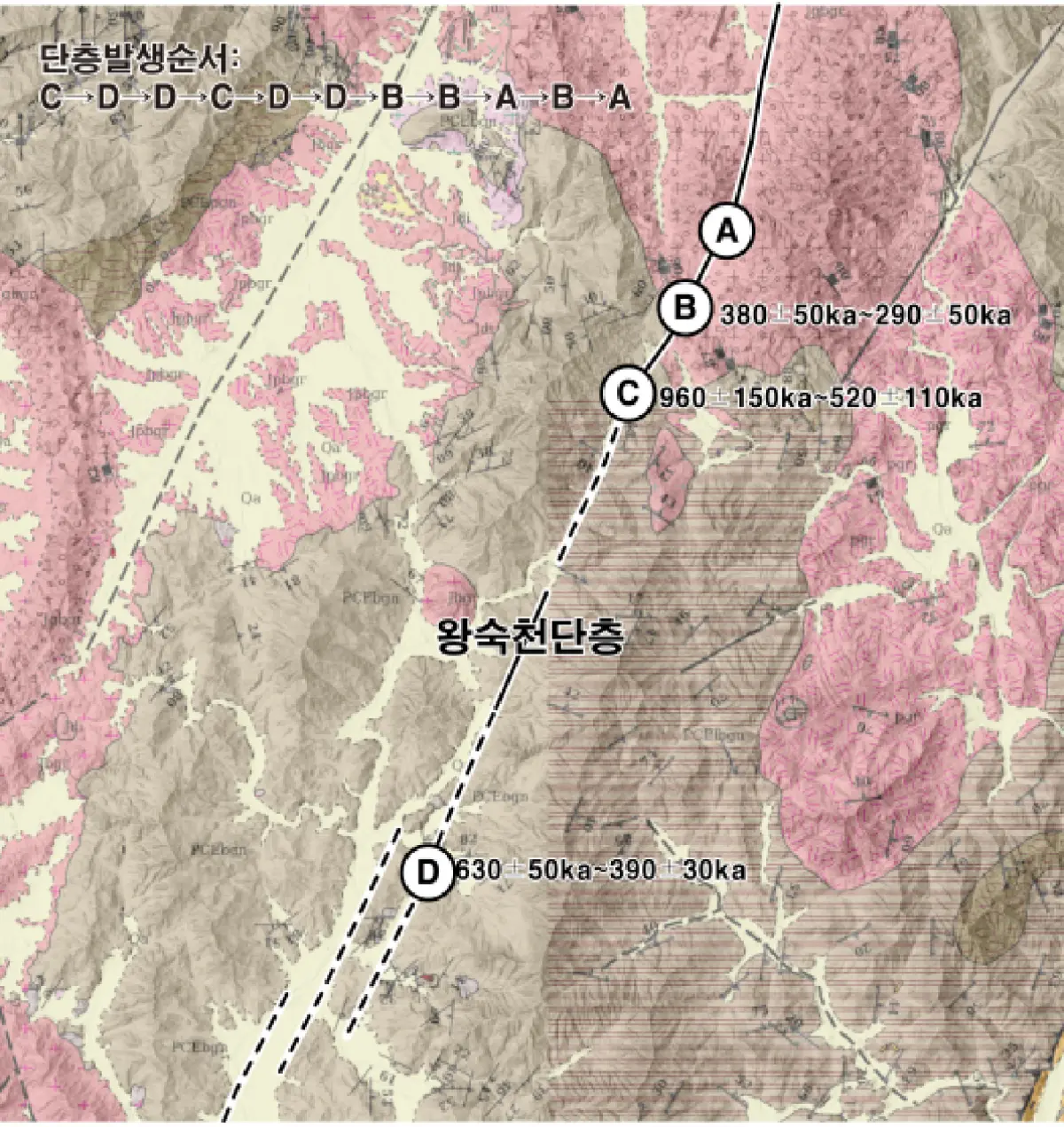

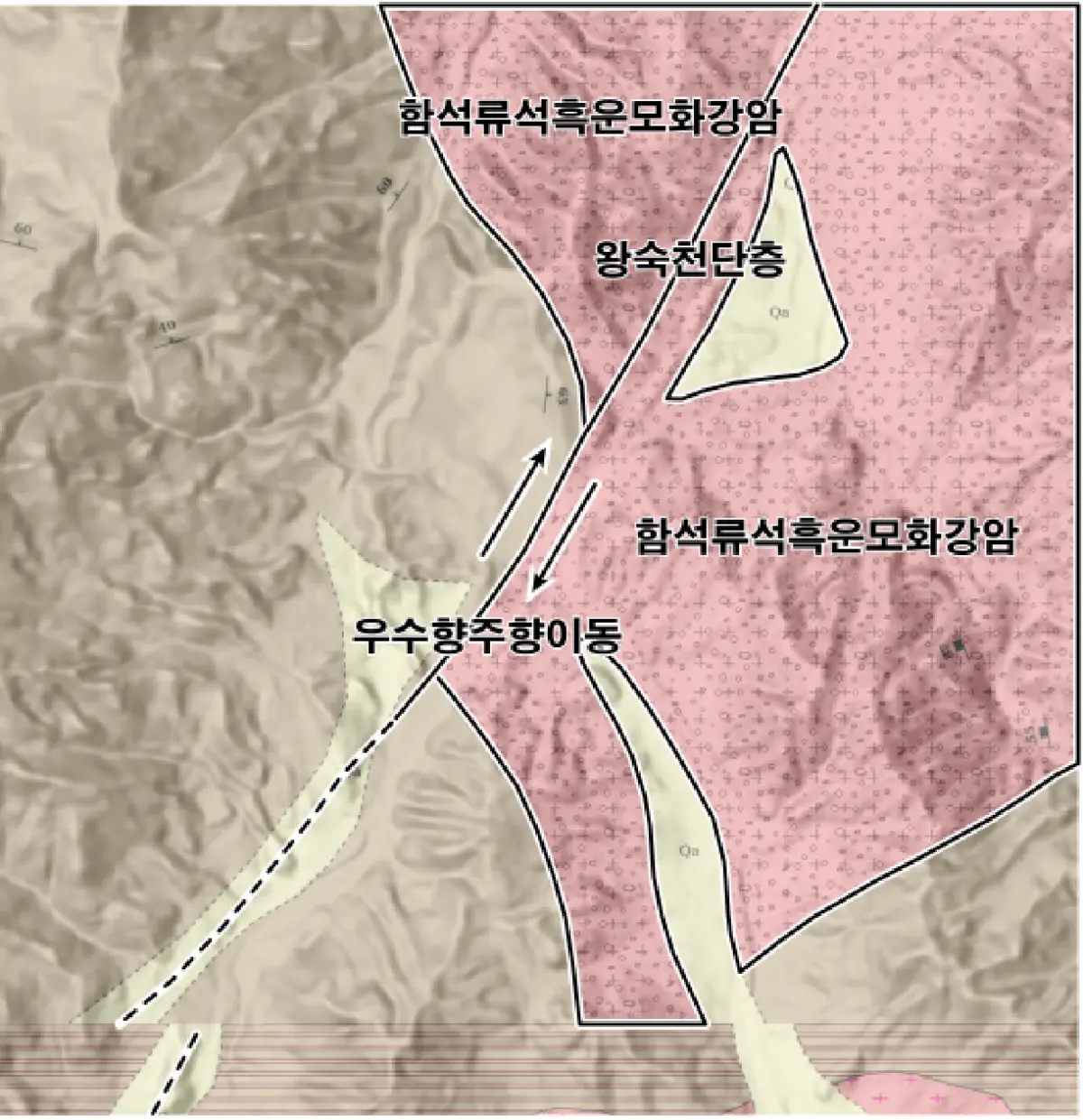

<왕숙천단층>

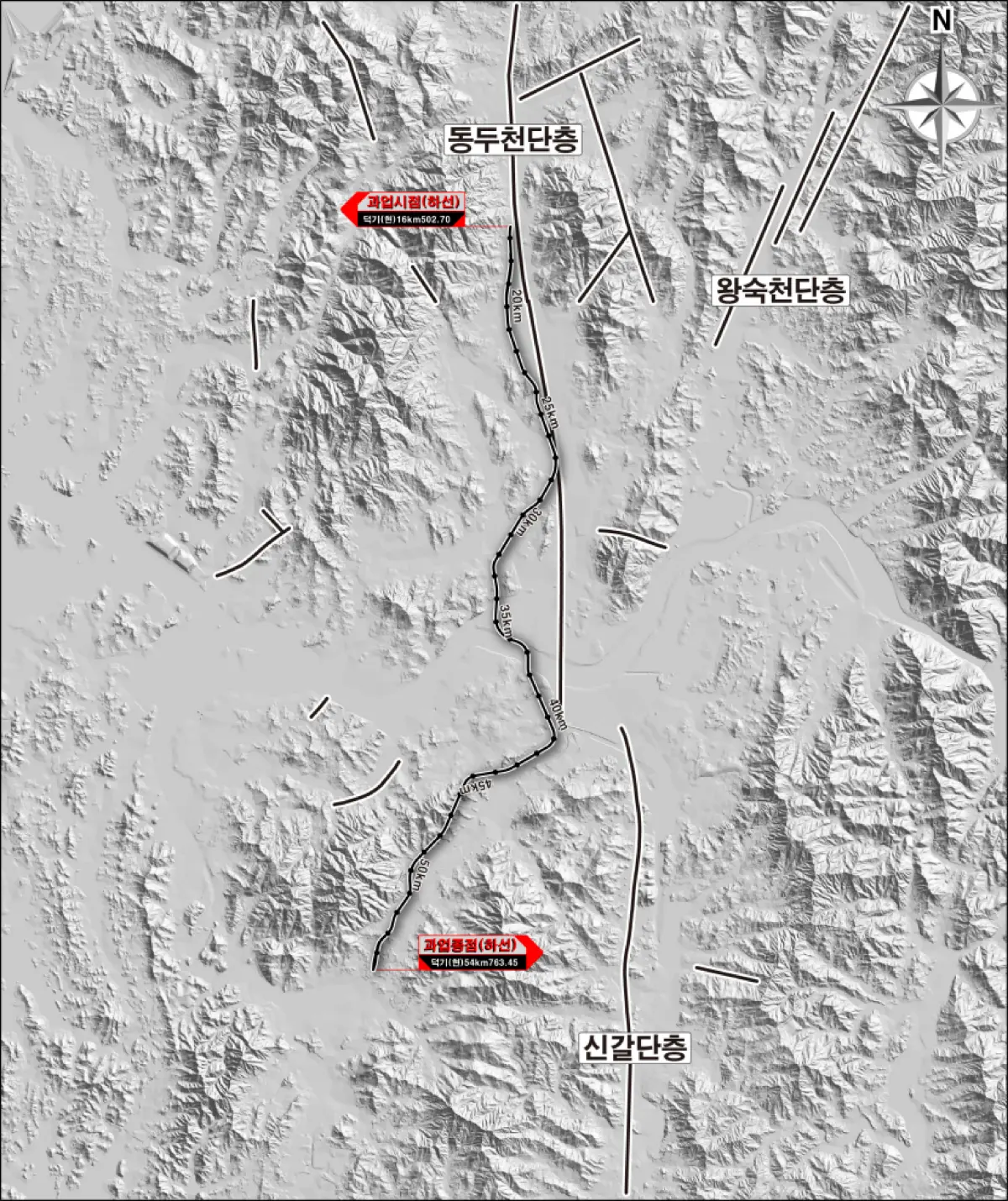

<사업구간 광역단층 분포도>
Scanline(Window) Survey
사업구간 내에 분포하는 불연속면에 대한 공학적 조사 및 특성을 분석하여 각종 조사 자료에 대한 통계적 분석을 통한 최적의 확률밀도함수 (PDF)를 도출 및 검증하고 다양한 조사 방법을 동원하여 절리군 분포 특성을 정량화

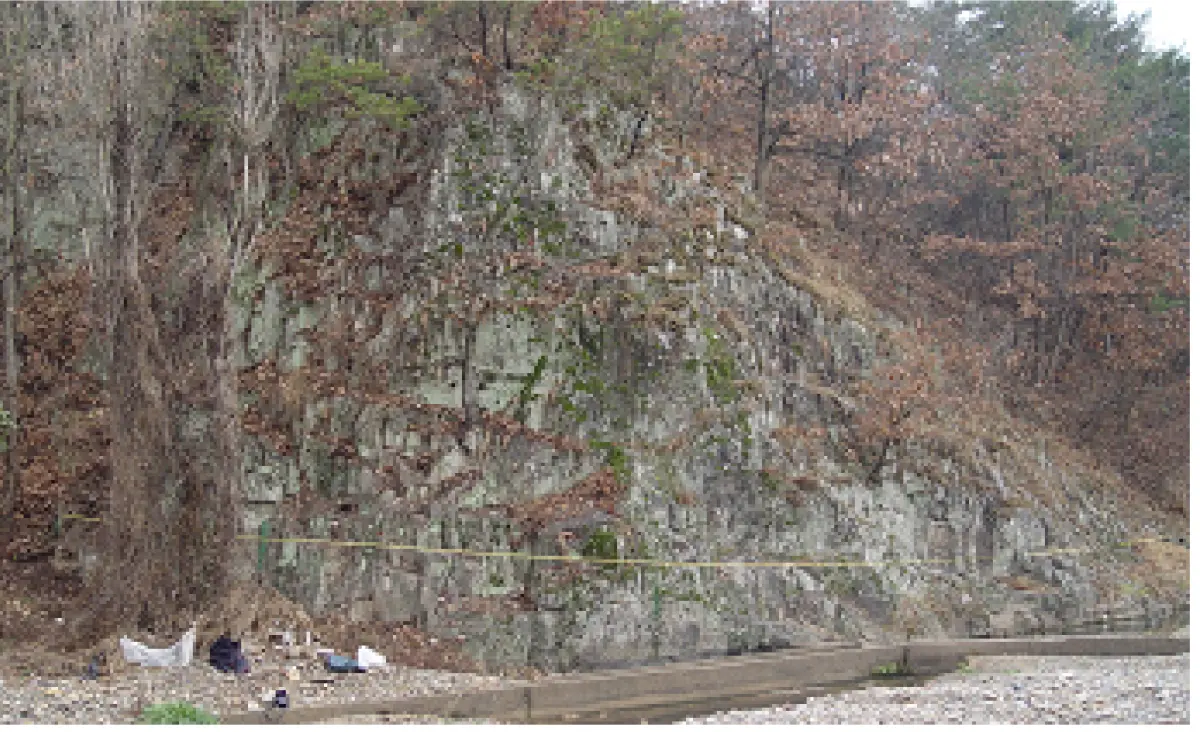

<Scanline 전경>

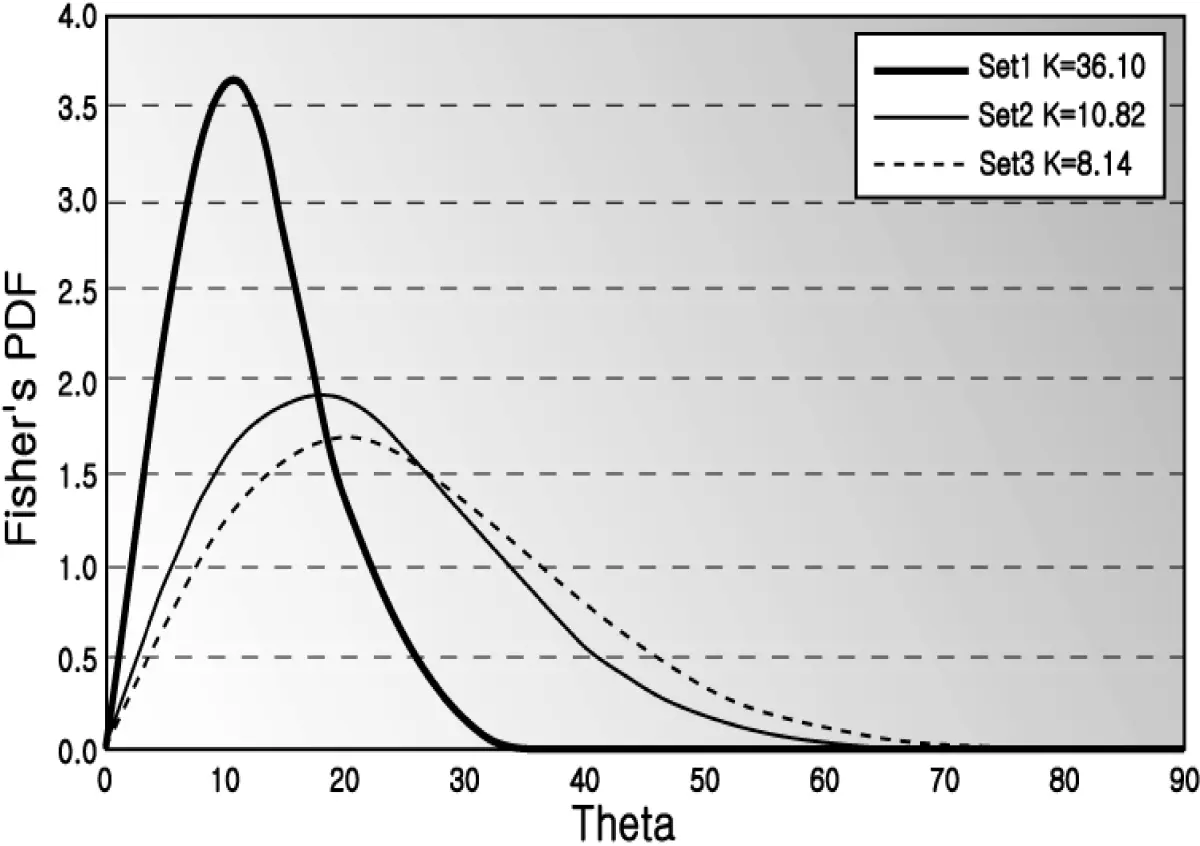

<확률밀도함수>

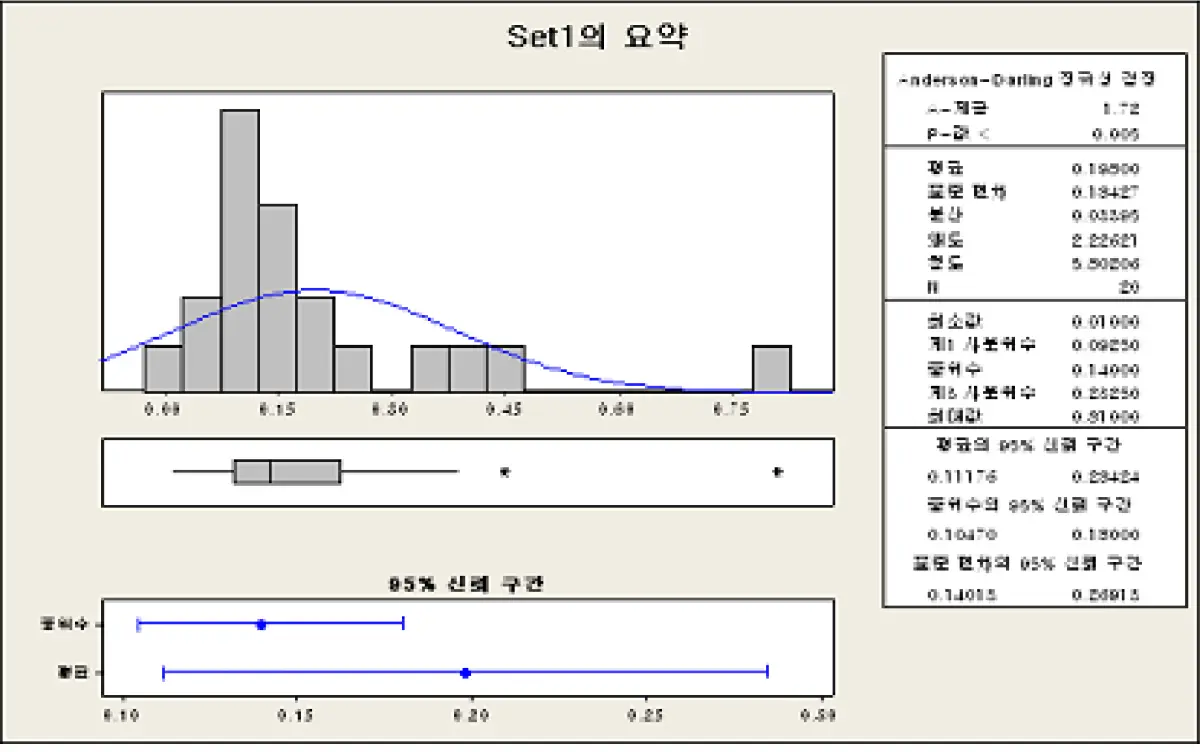

<통계분석>

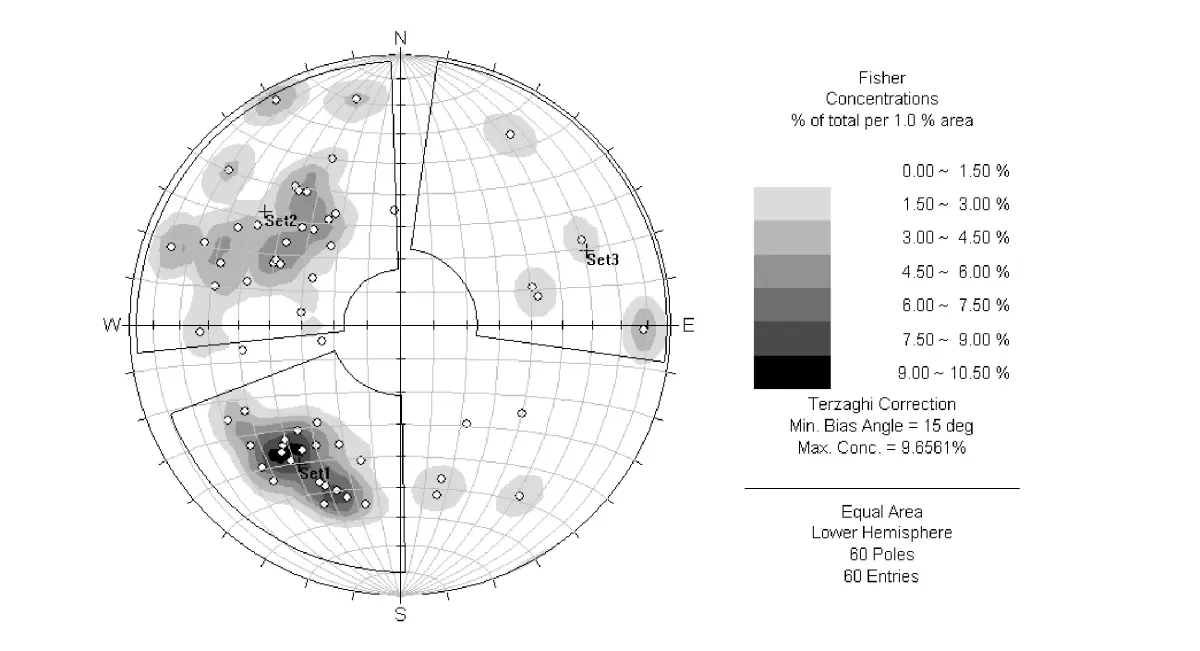

<절리군 방향성분석>
단층영향권 분석
사업구간을 통과하는 단층에 대한 단층핵과 단층파쇄대의 영향범위를 규명하고 그로 인한 구조물의 위해성을 규명하기 위해 조사된 단층의 규모를 정량적으로 분석

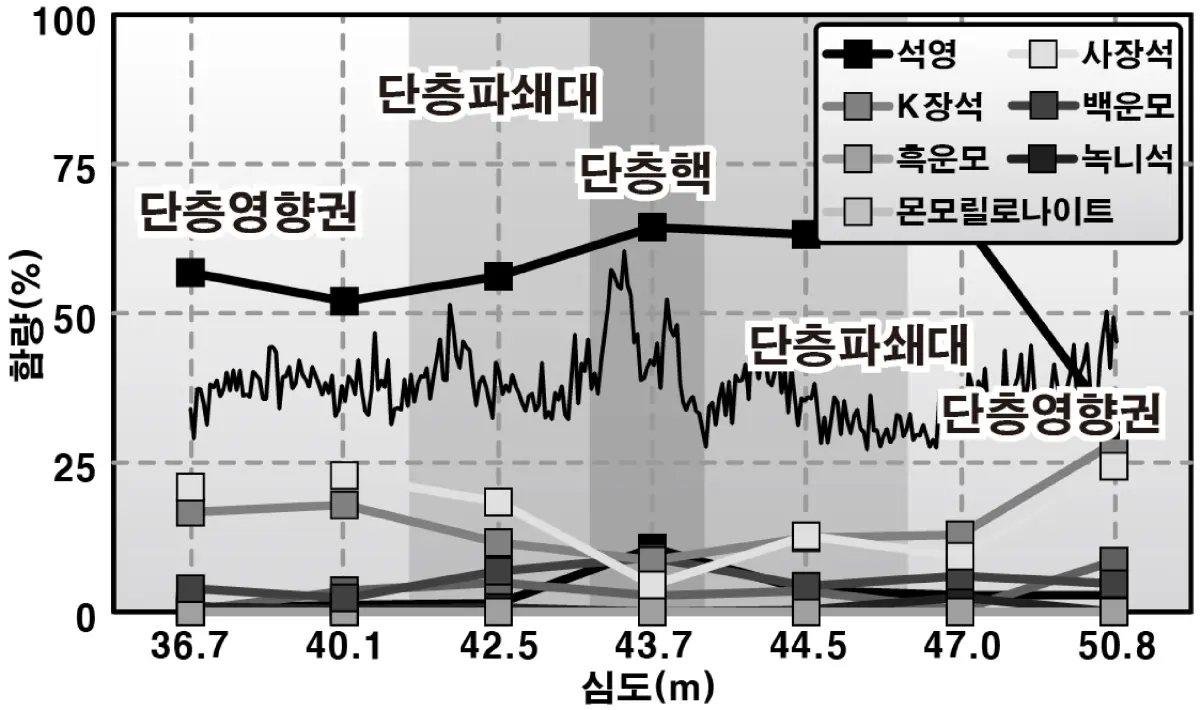

<광물조성분석>
<화학조성분석>

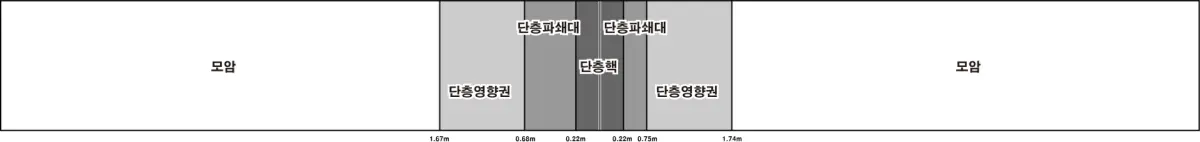

<단층내부구조>
