통계크리깅분석

균질절리영역분석

균질절리영역을 구분하여 불연속체해석을 위한 절리망을 작성하고 절리면의 역학적 특성을 영역별로 분석하여 지하 구조물의 보강등급을 결정하는데 활용

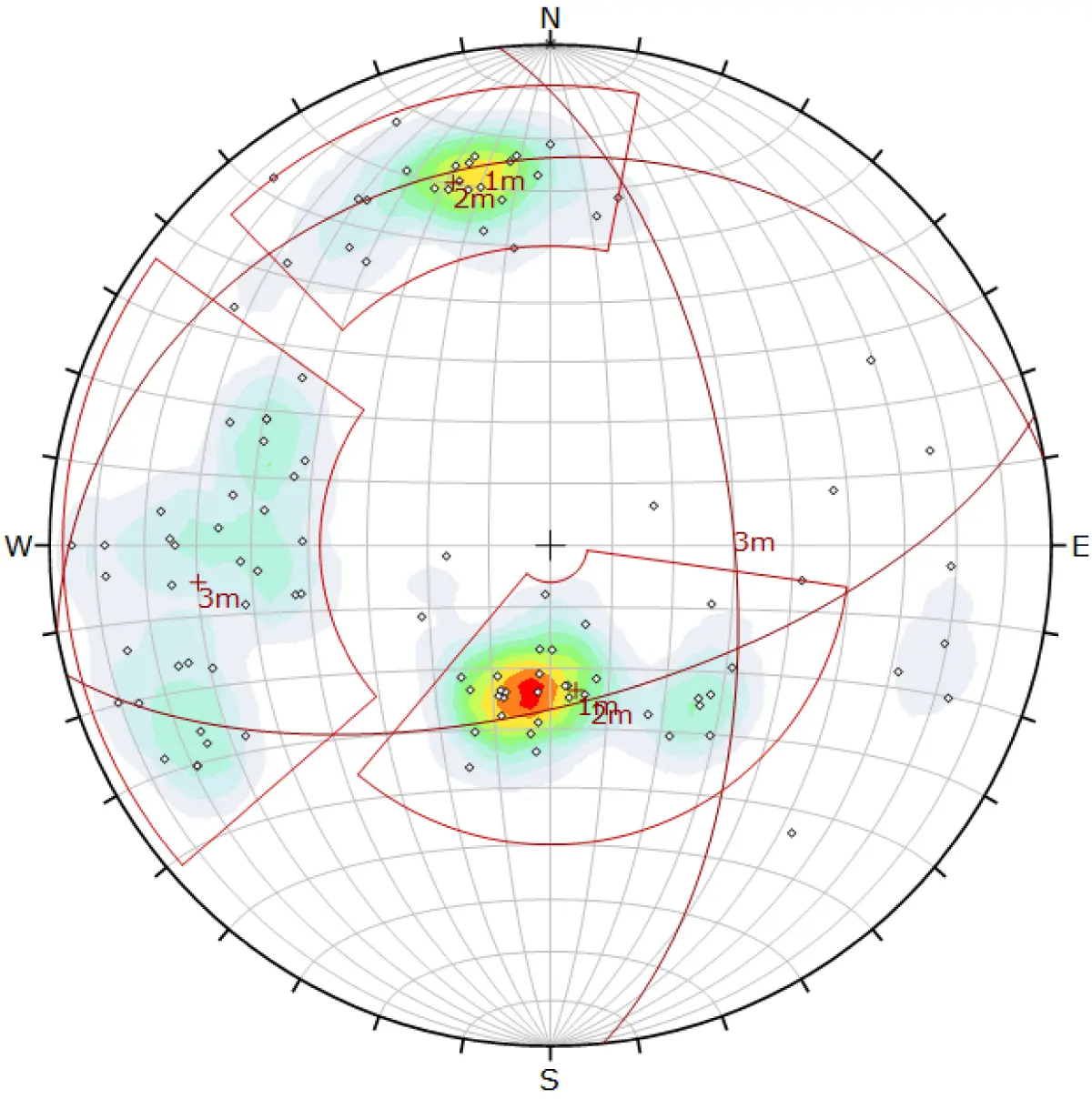

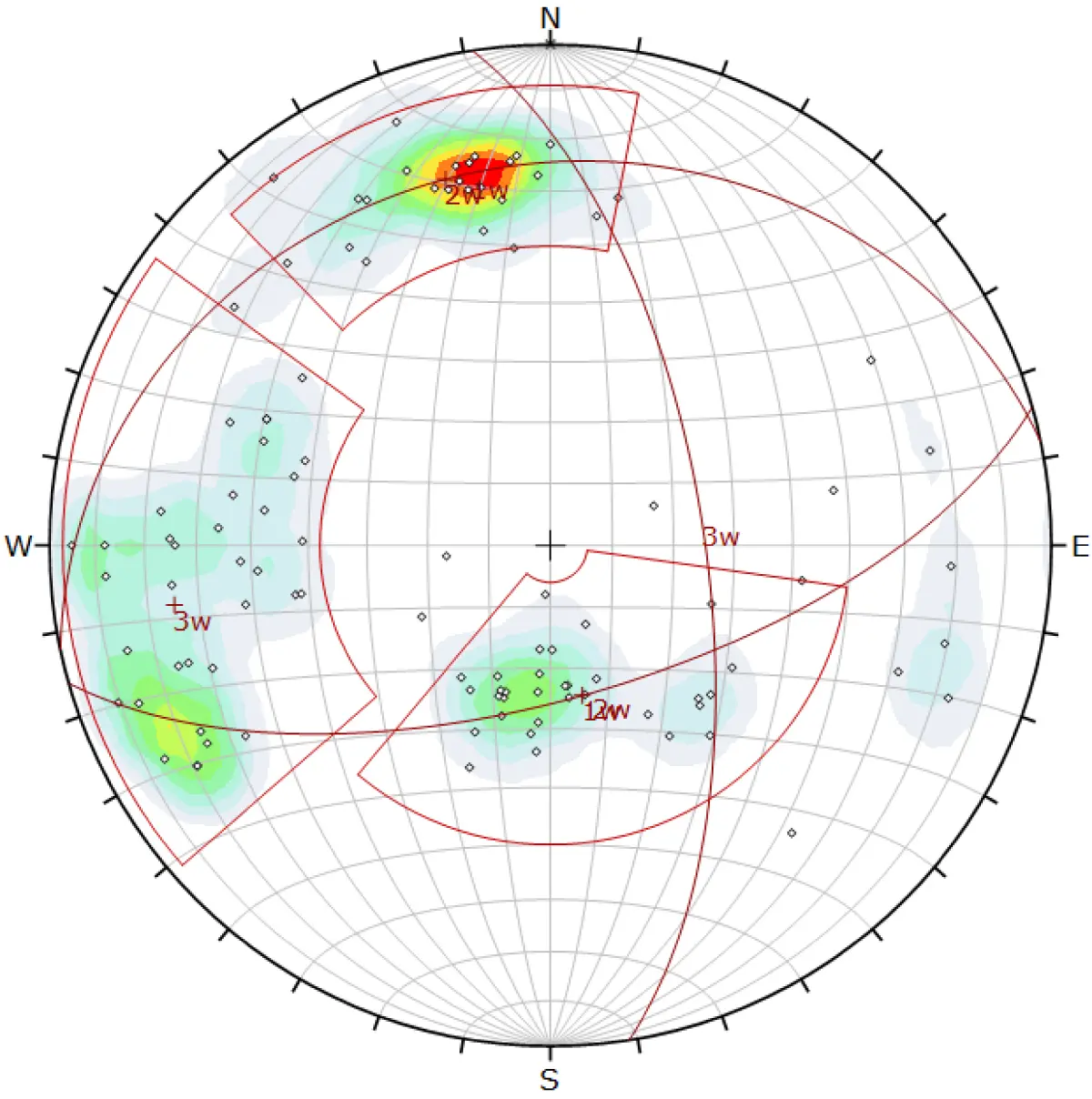

Stereonet

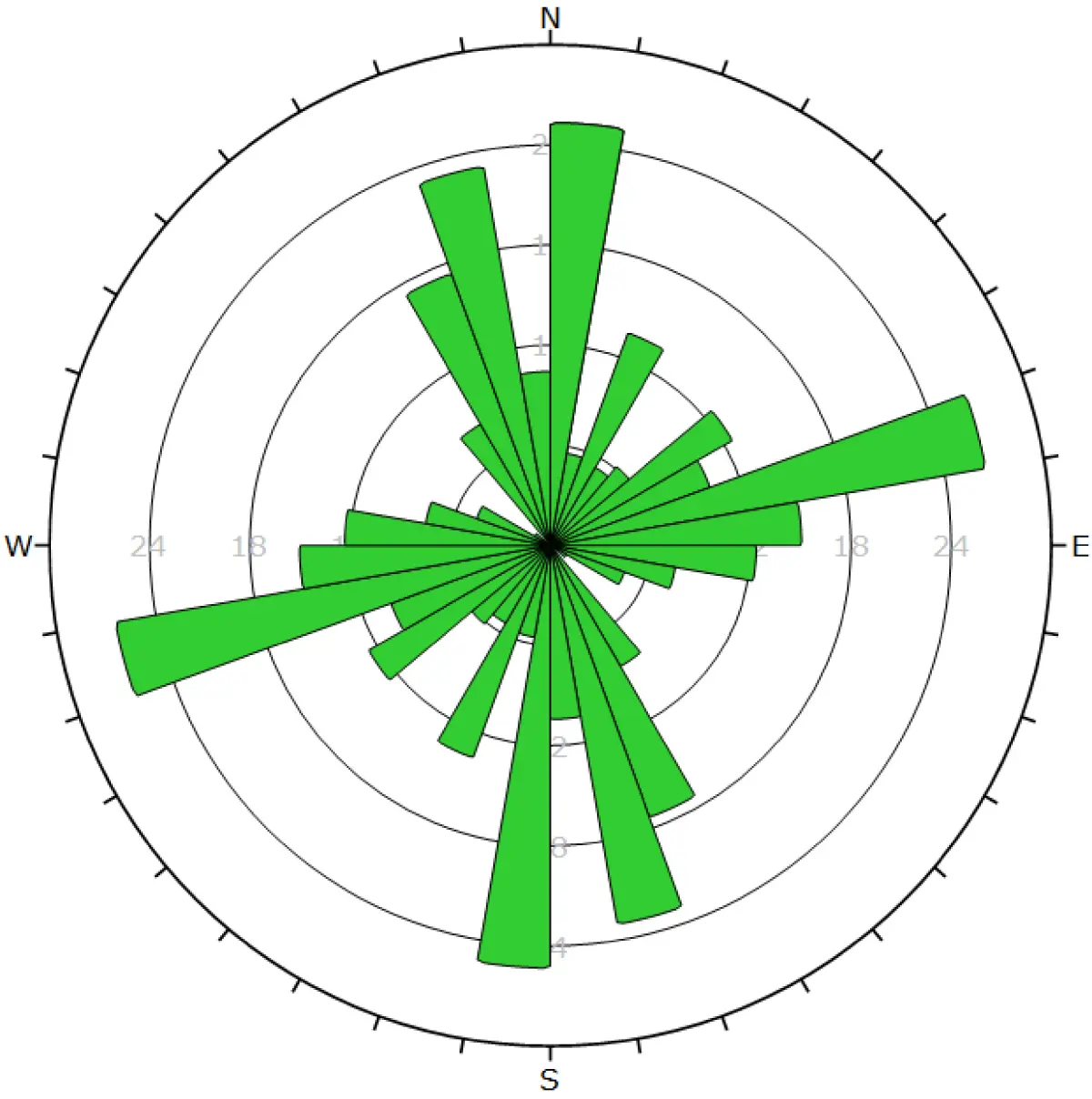

Rose diagram

<Terzaghi unweighting>

Stereonet

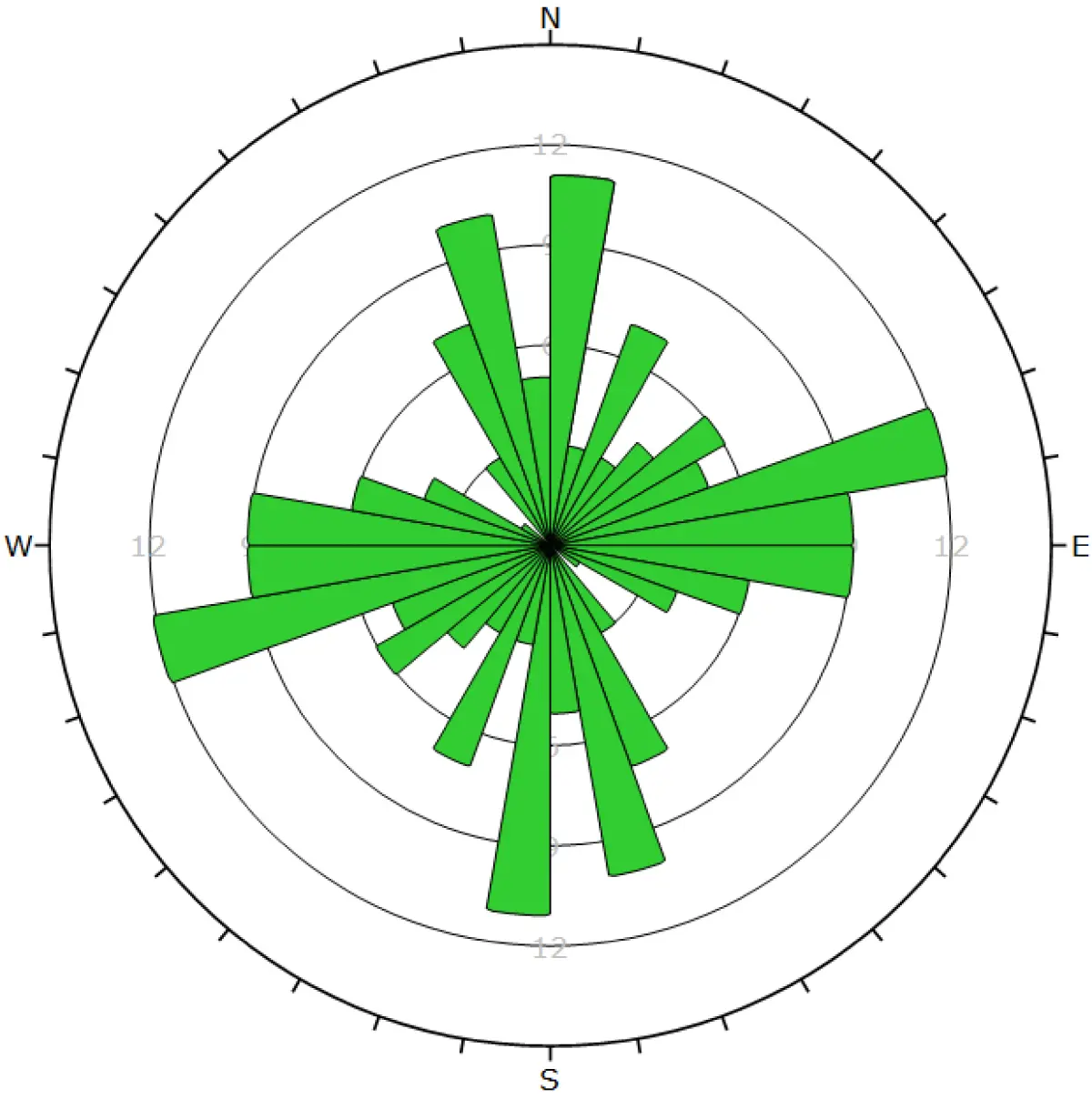

Rose diagram

<Terzaghi weighting>

Set1

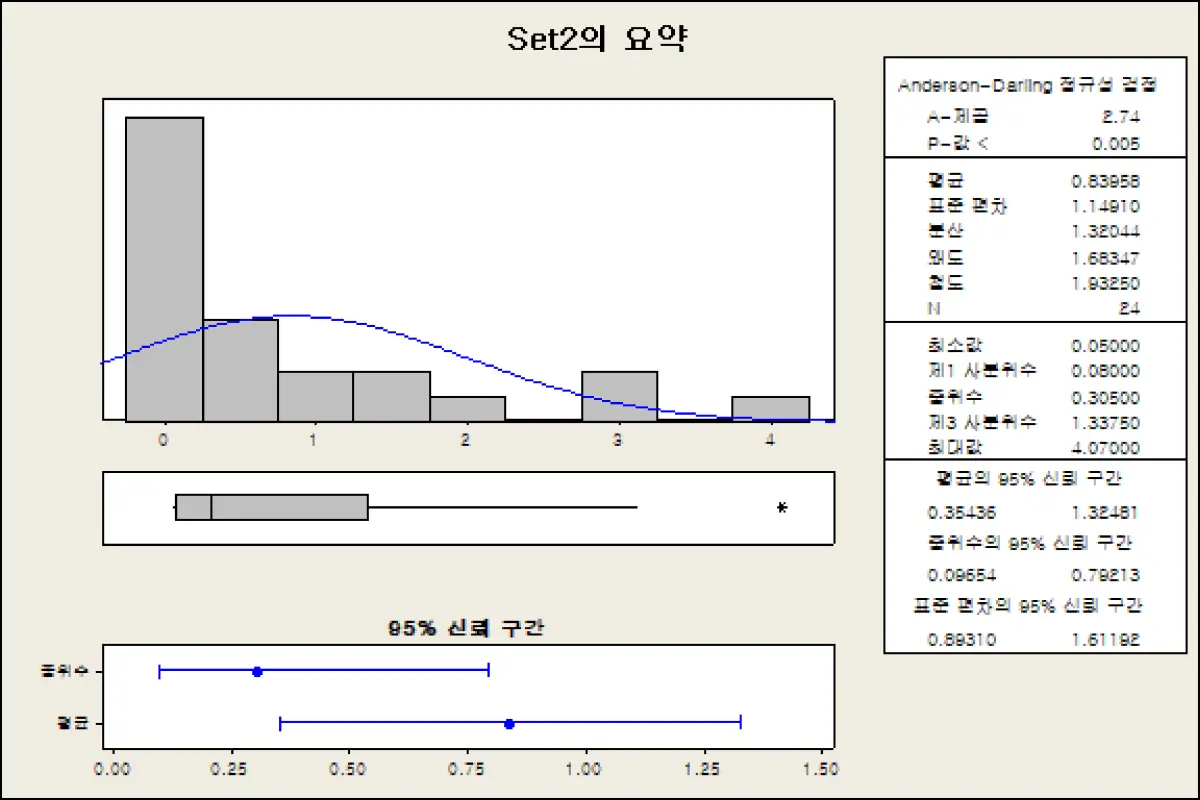

Set2

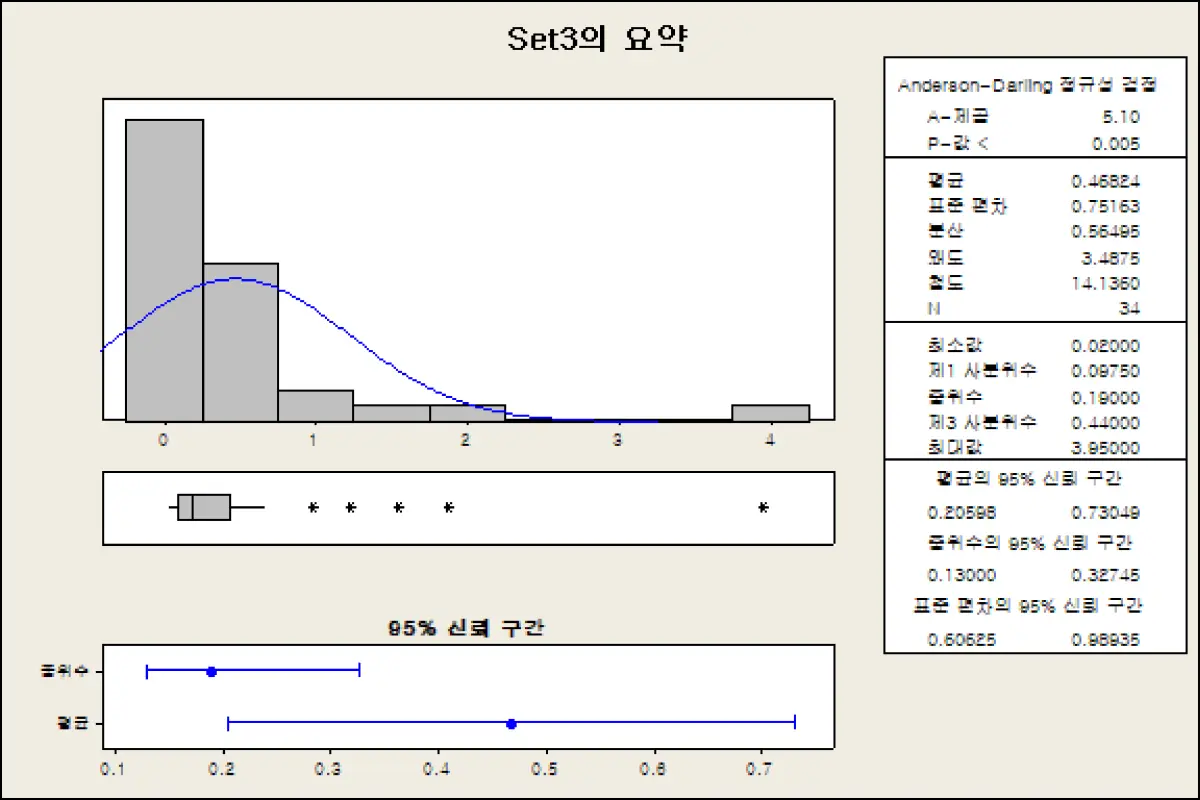

Set3

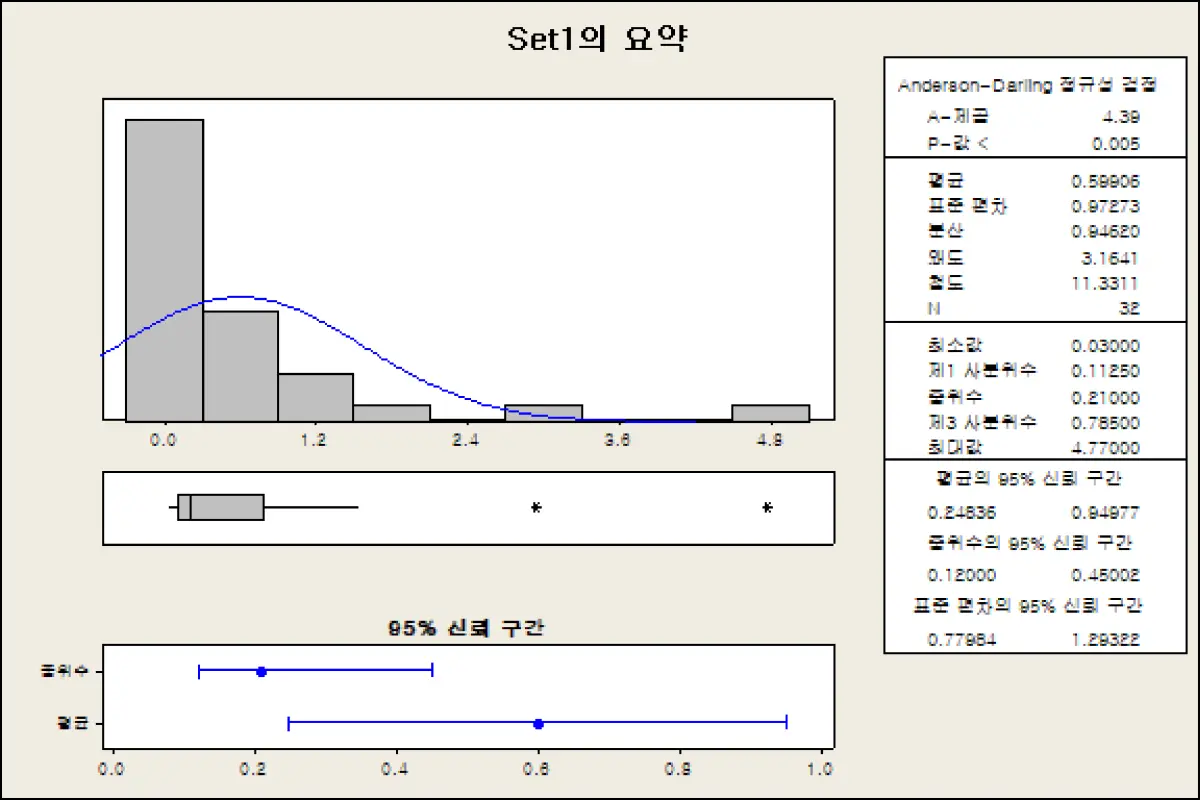

<정규분포>

Set1

Set2

Set3

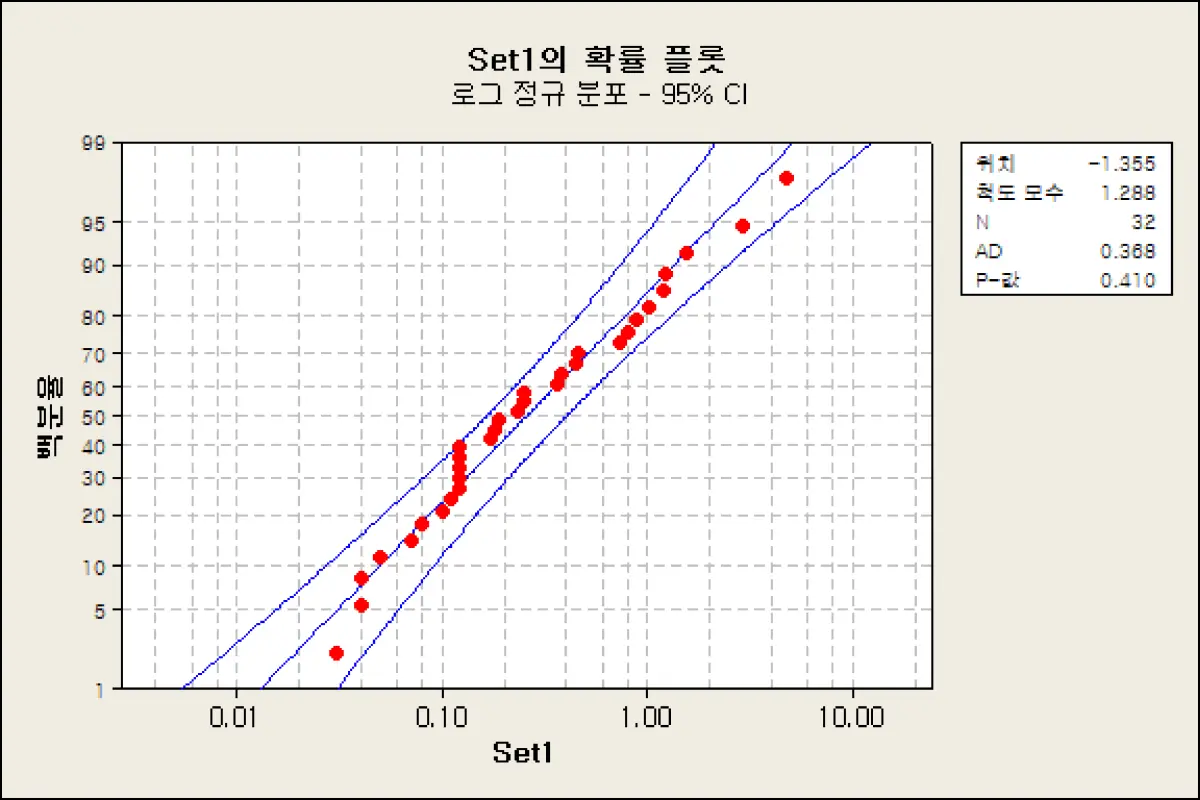

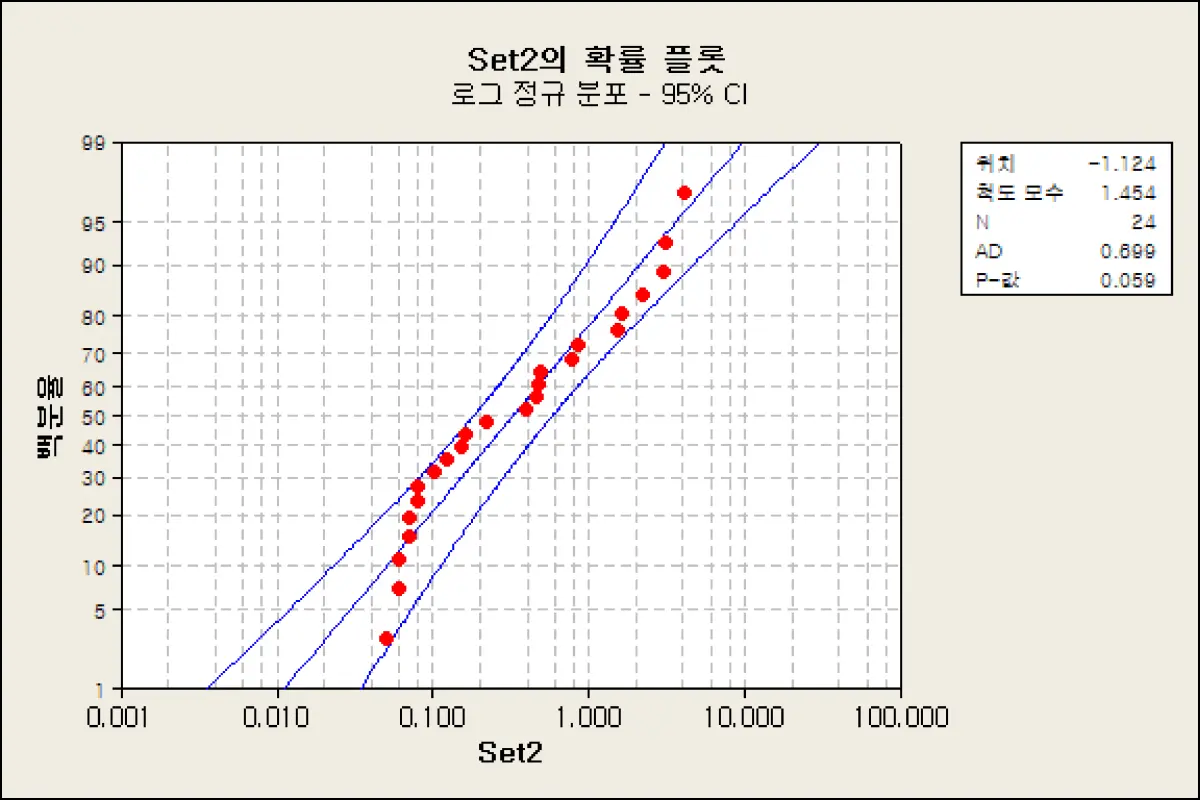

<대수정규분포>

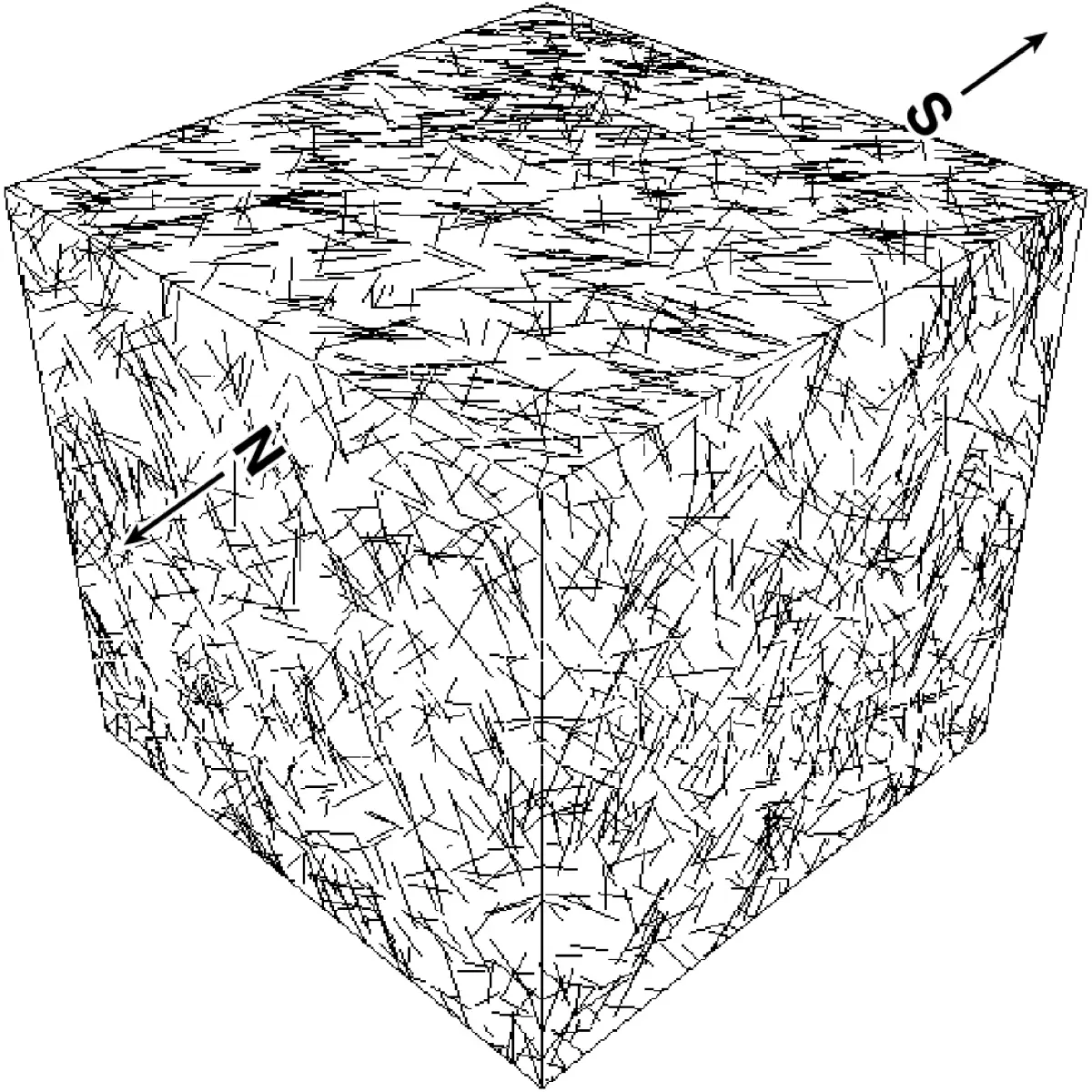

3D 절리망

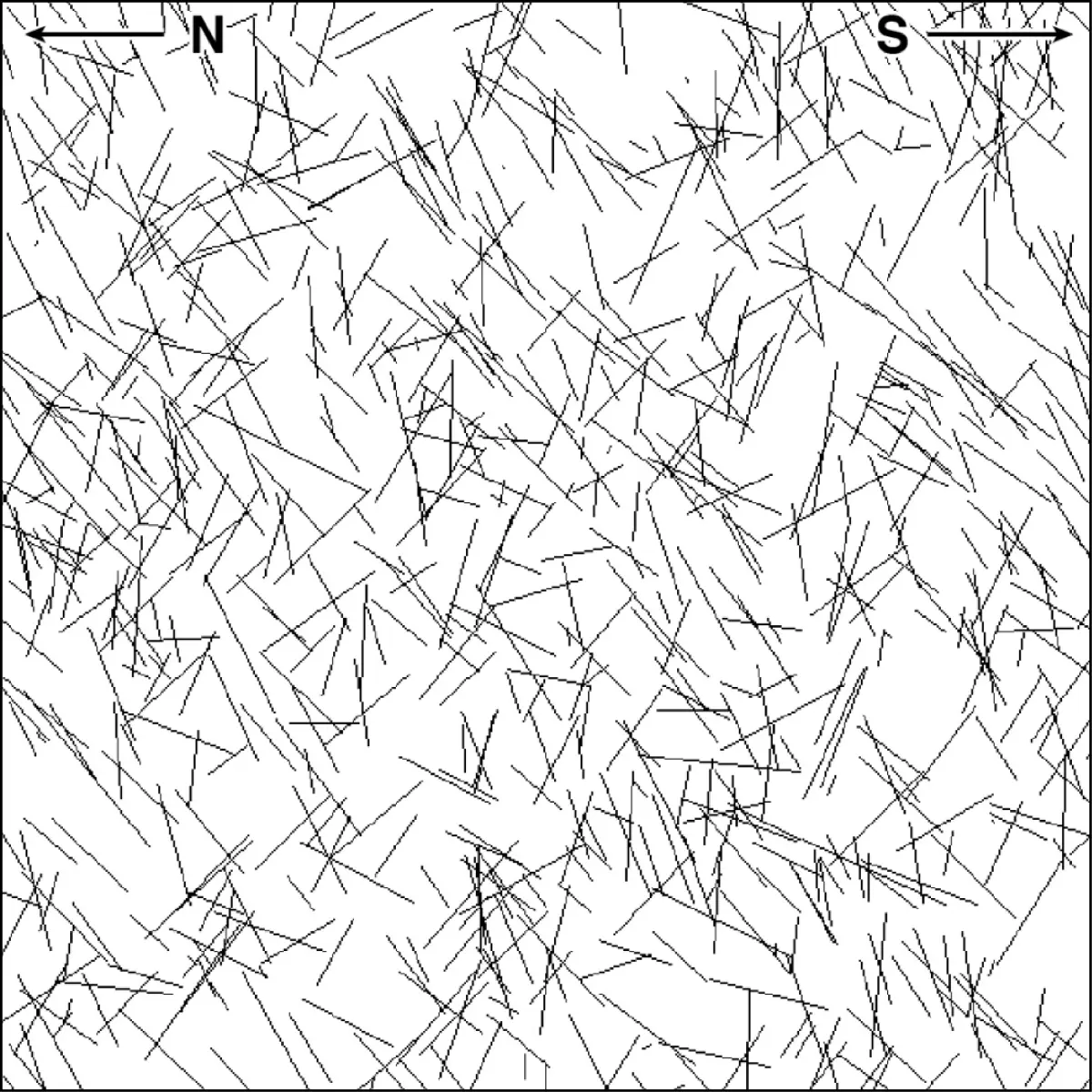

NS 단면

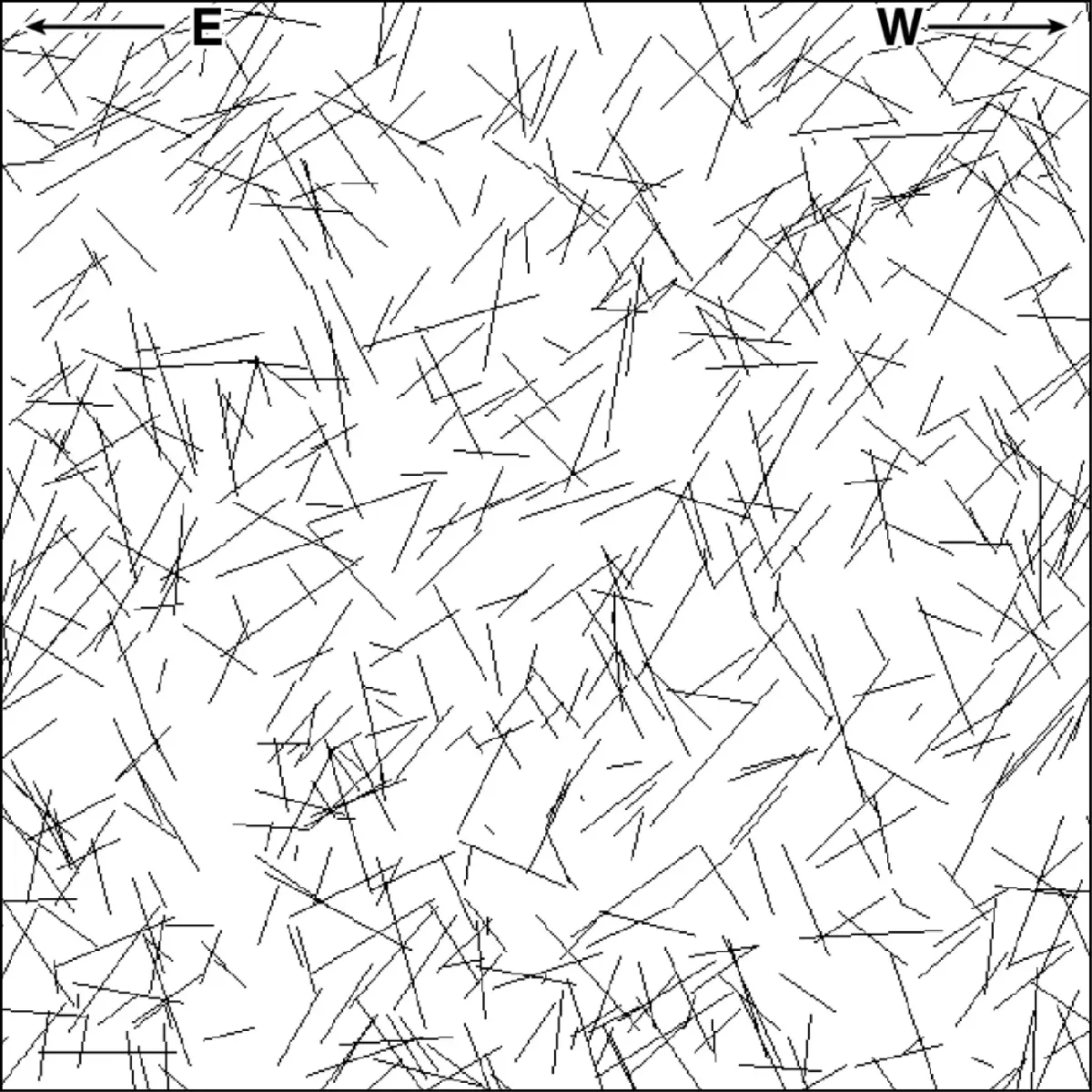

EW 단면

평면

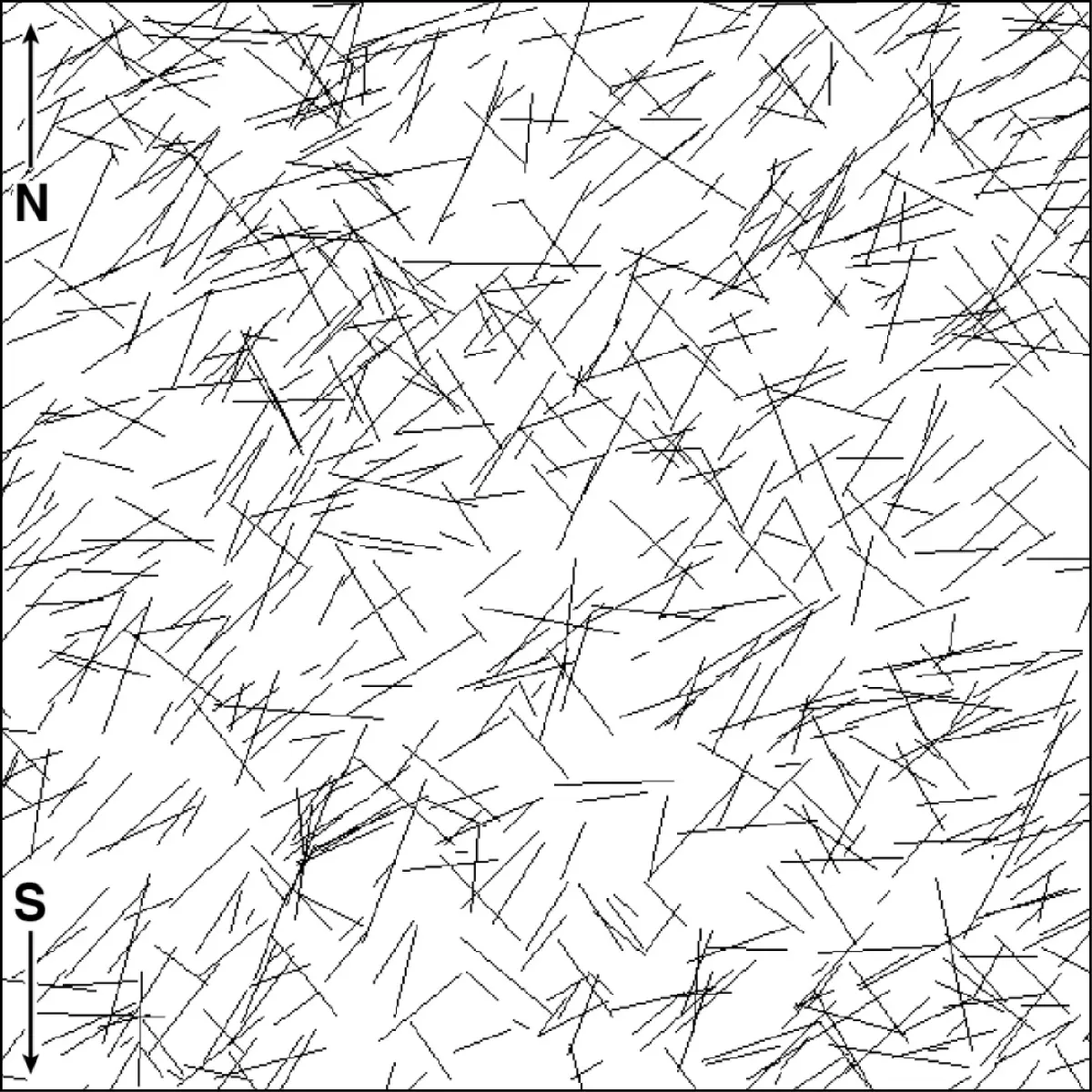

<절리망 작성>

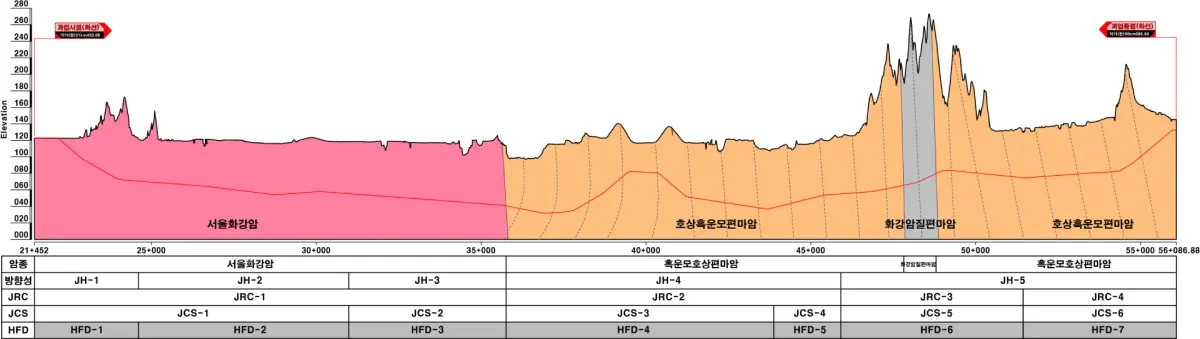

<균질절리영역>

3D 크리깅분석

3D 크리깅은 공간적으로 상호관계를 갖는 변수에 대한 여러 추정기법 중 하나로써 공간상에 분포하는 확률변수들을 이용하여 자료가 없는 임의의 지점에 대한 값을 추정해 내는 통계기법임

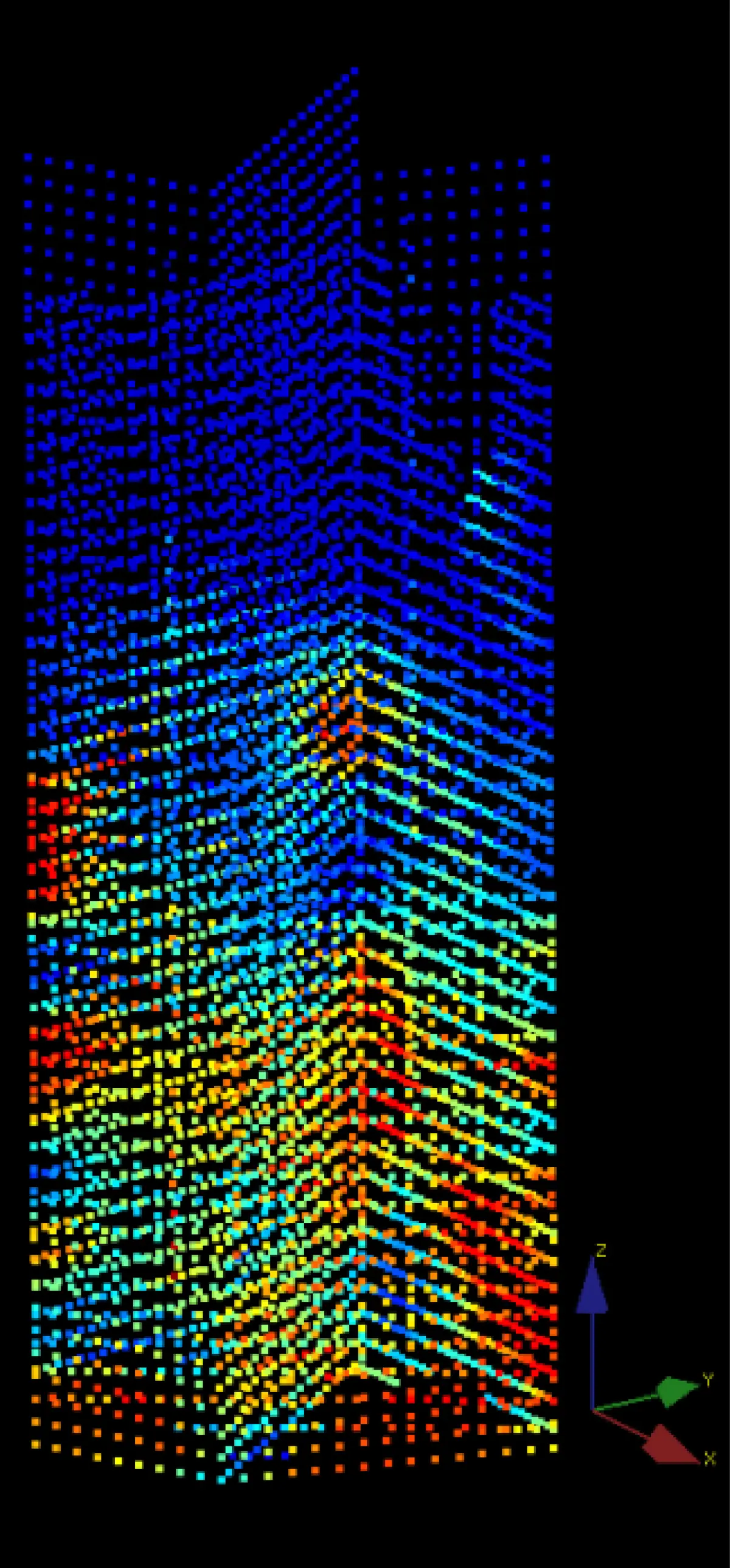

<Input data>

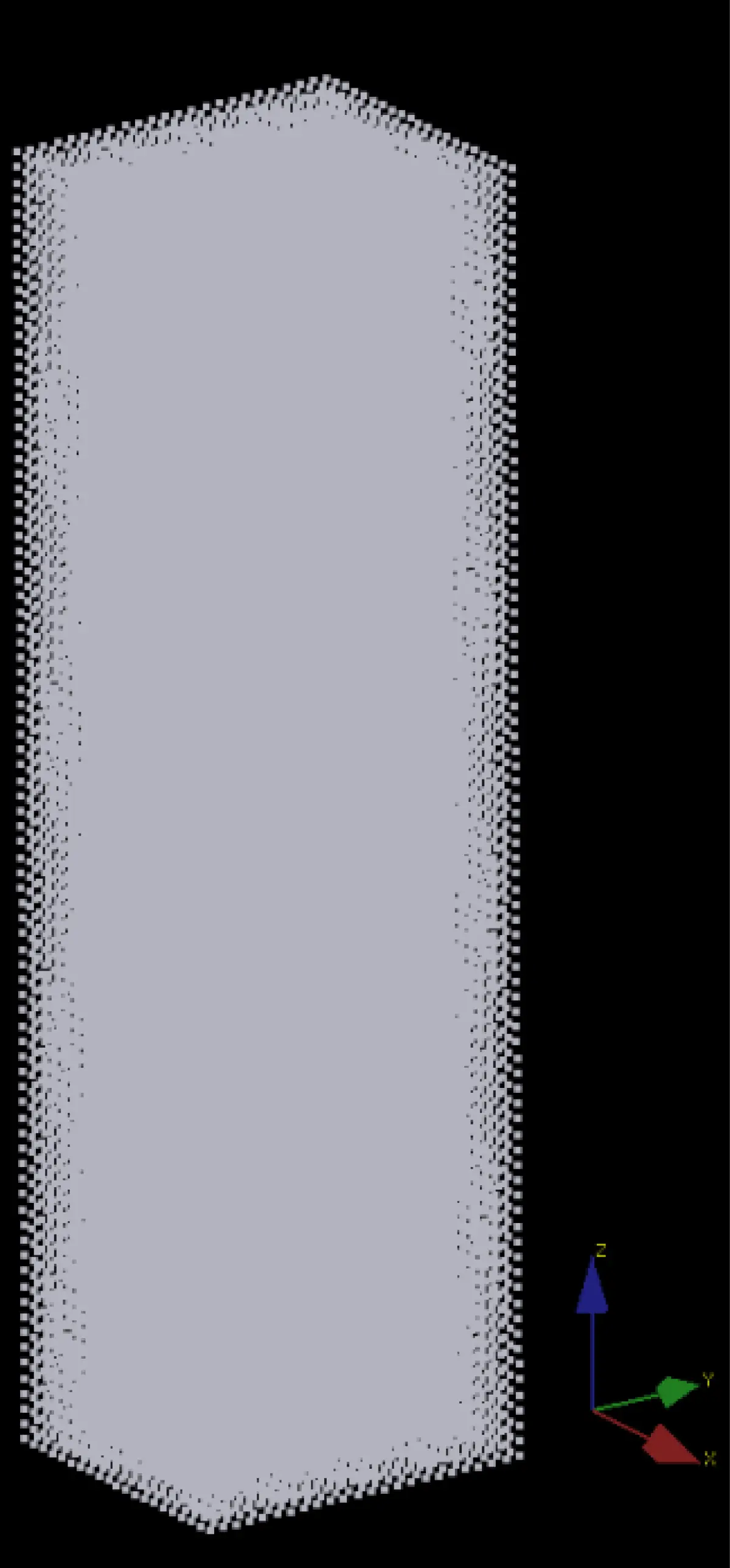

<3D Grid>

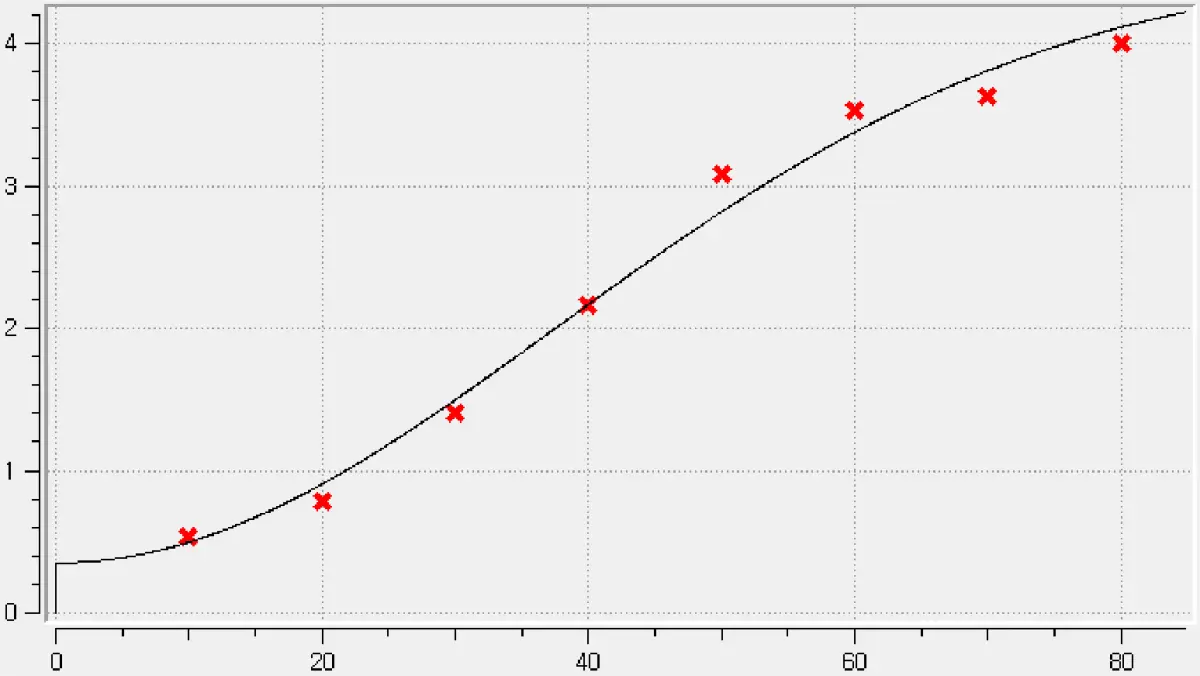

<Variogram>

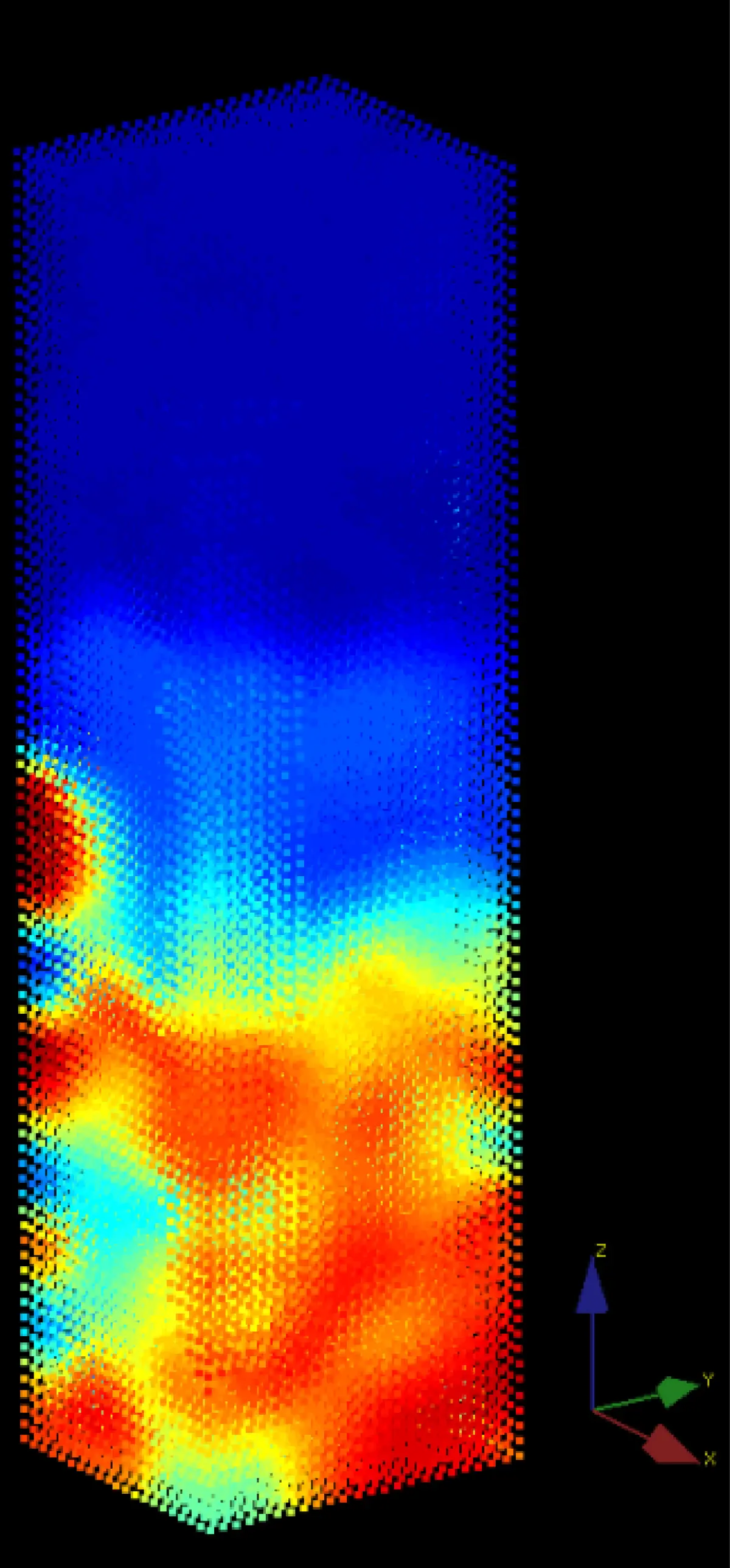

<3D 크리깅 결과>

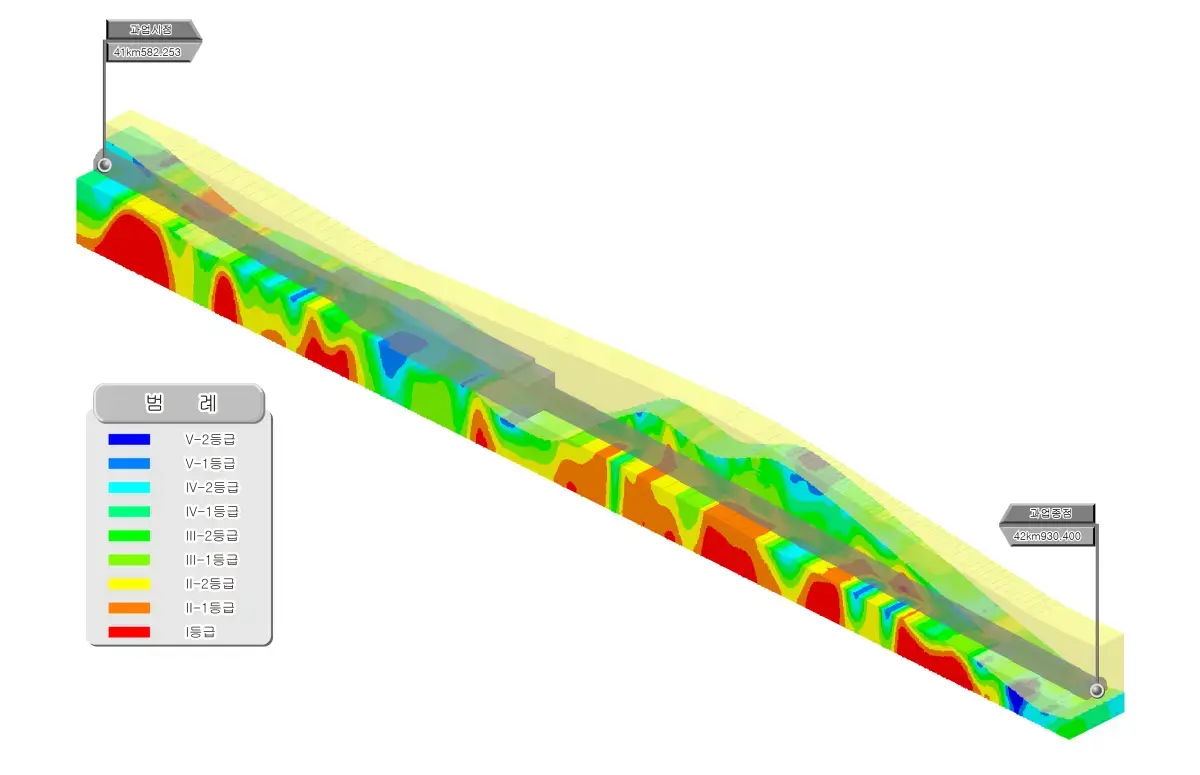

<3D 크리깅을 통한 미시추구간의 암반등급 산정>

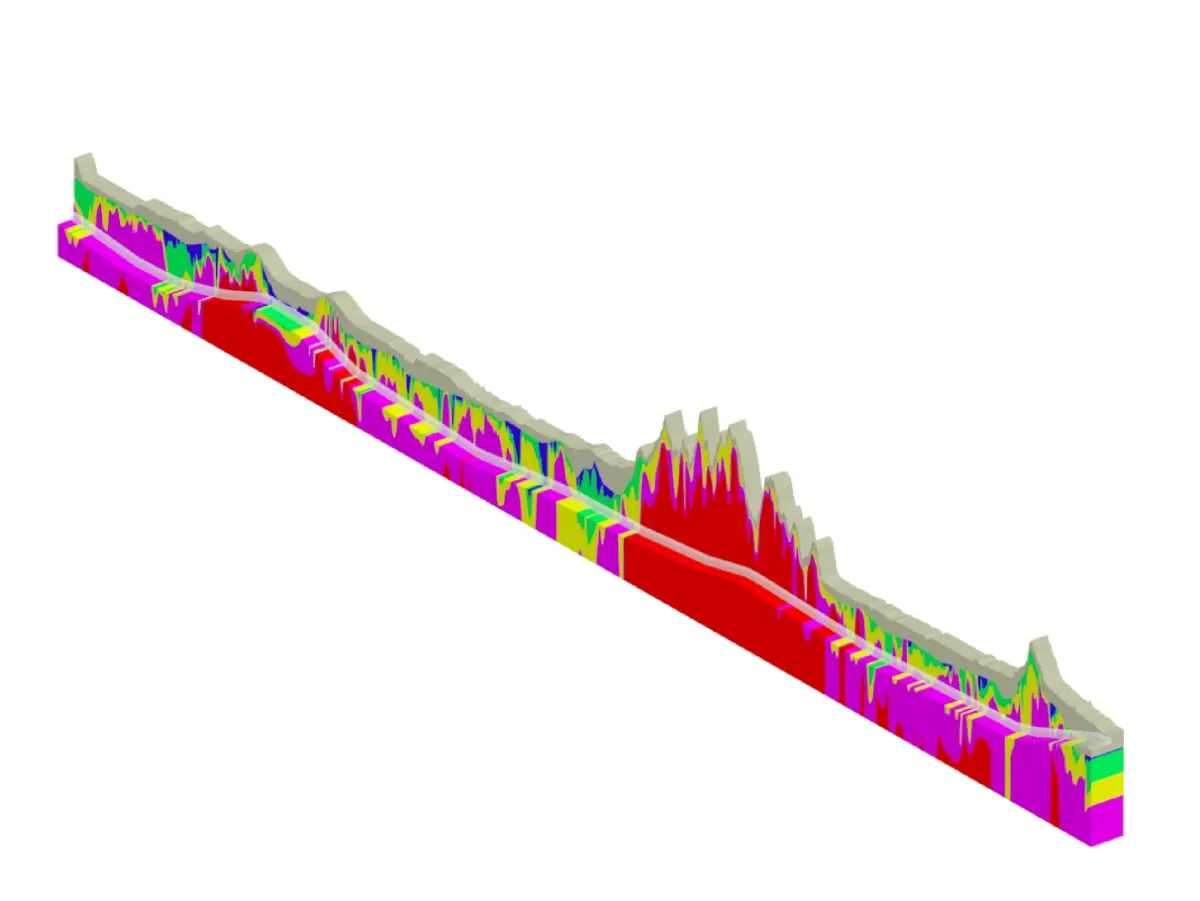

전체 등급도

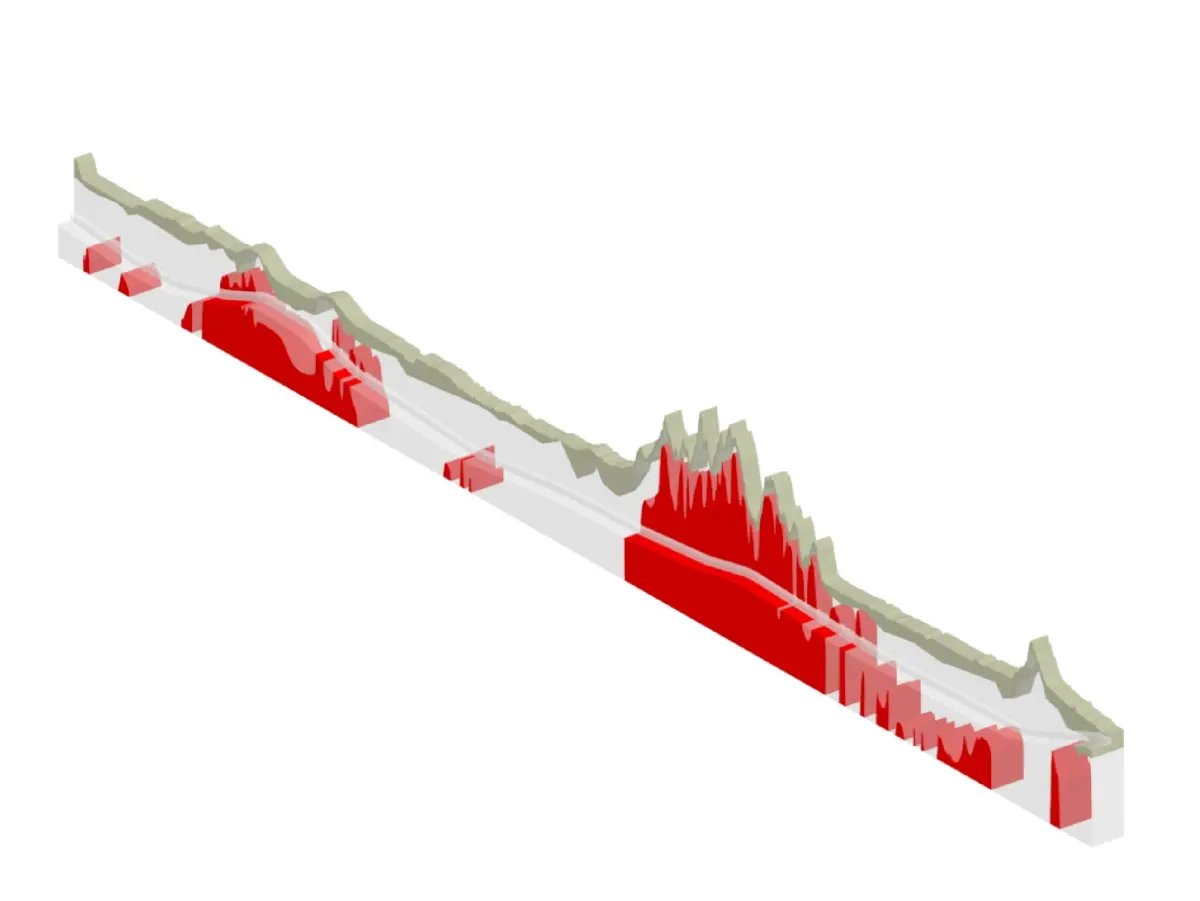

1등급 분포도

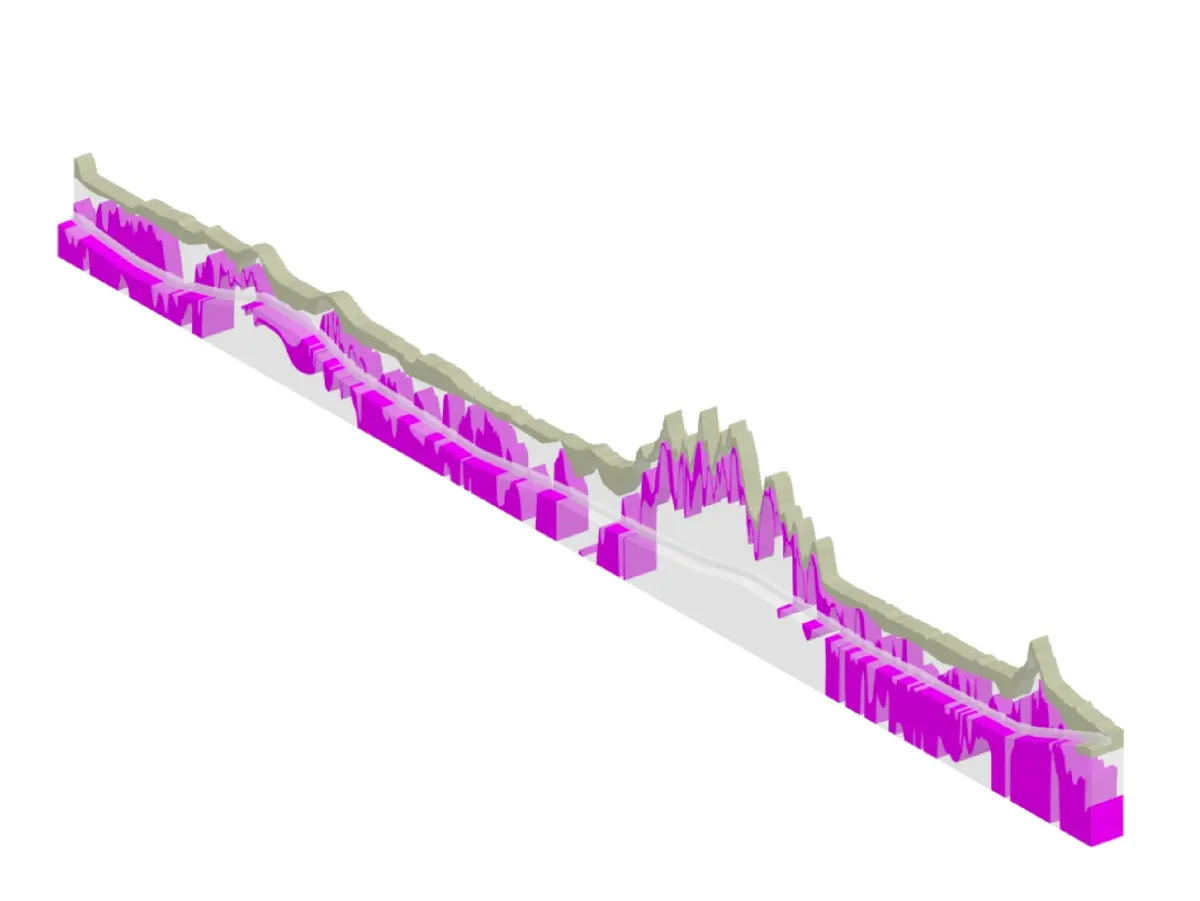

2등급 분포도

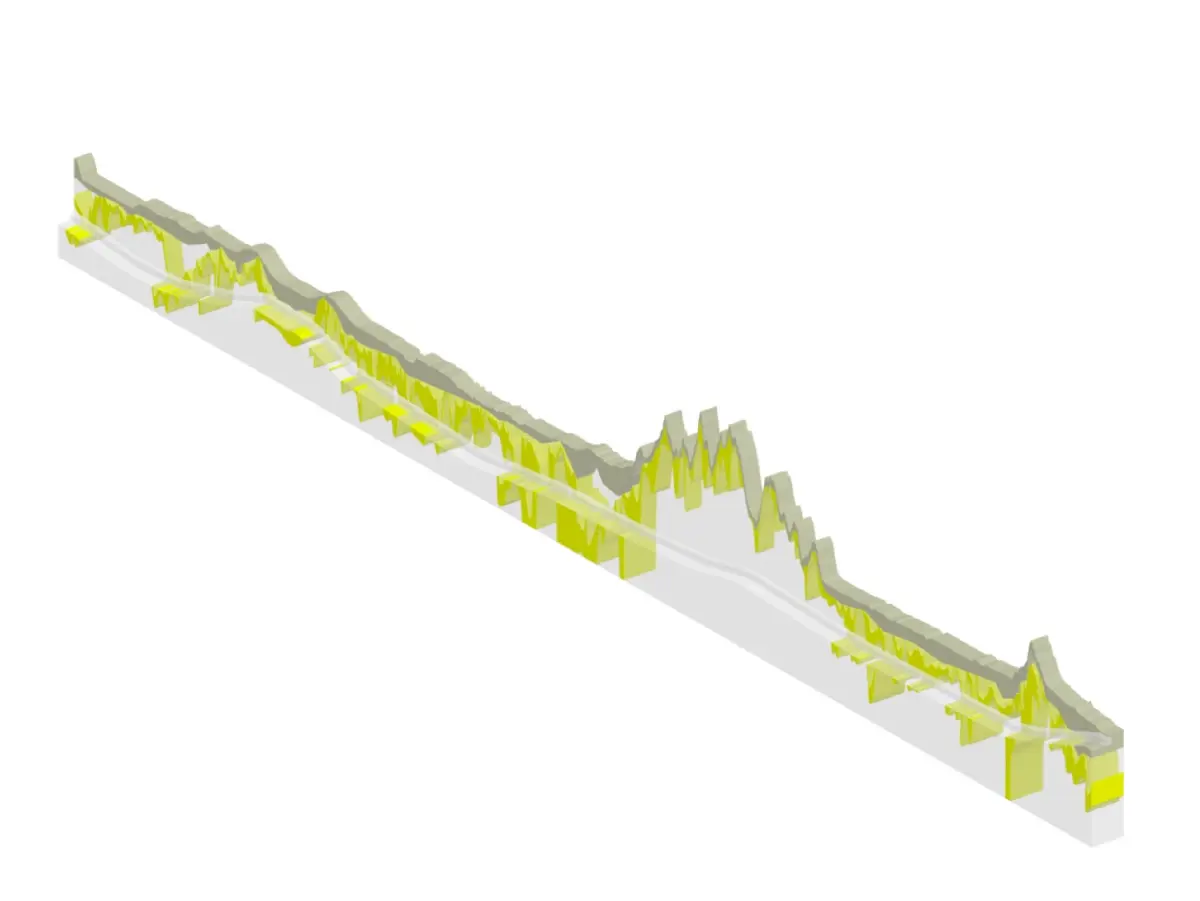

3등급 분포도

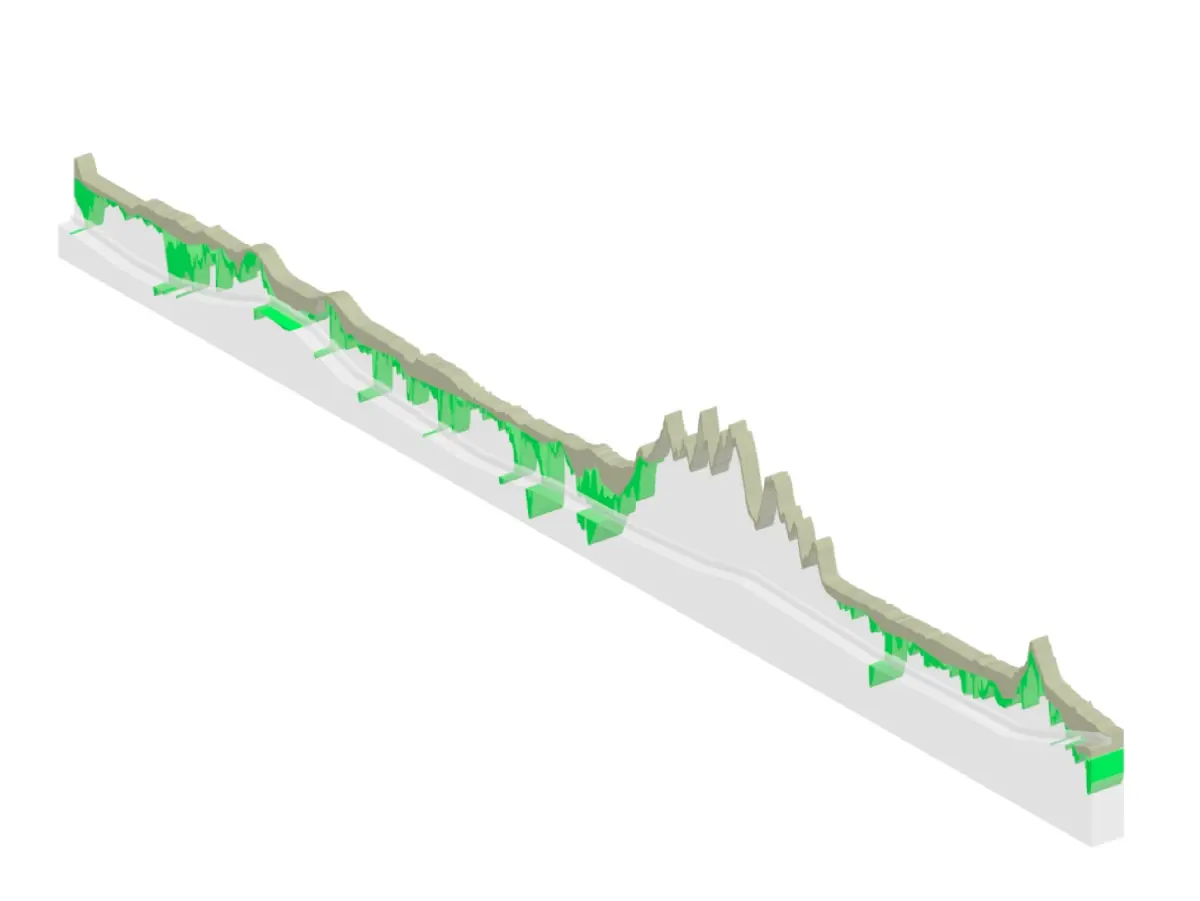

4등급 분포도

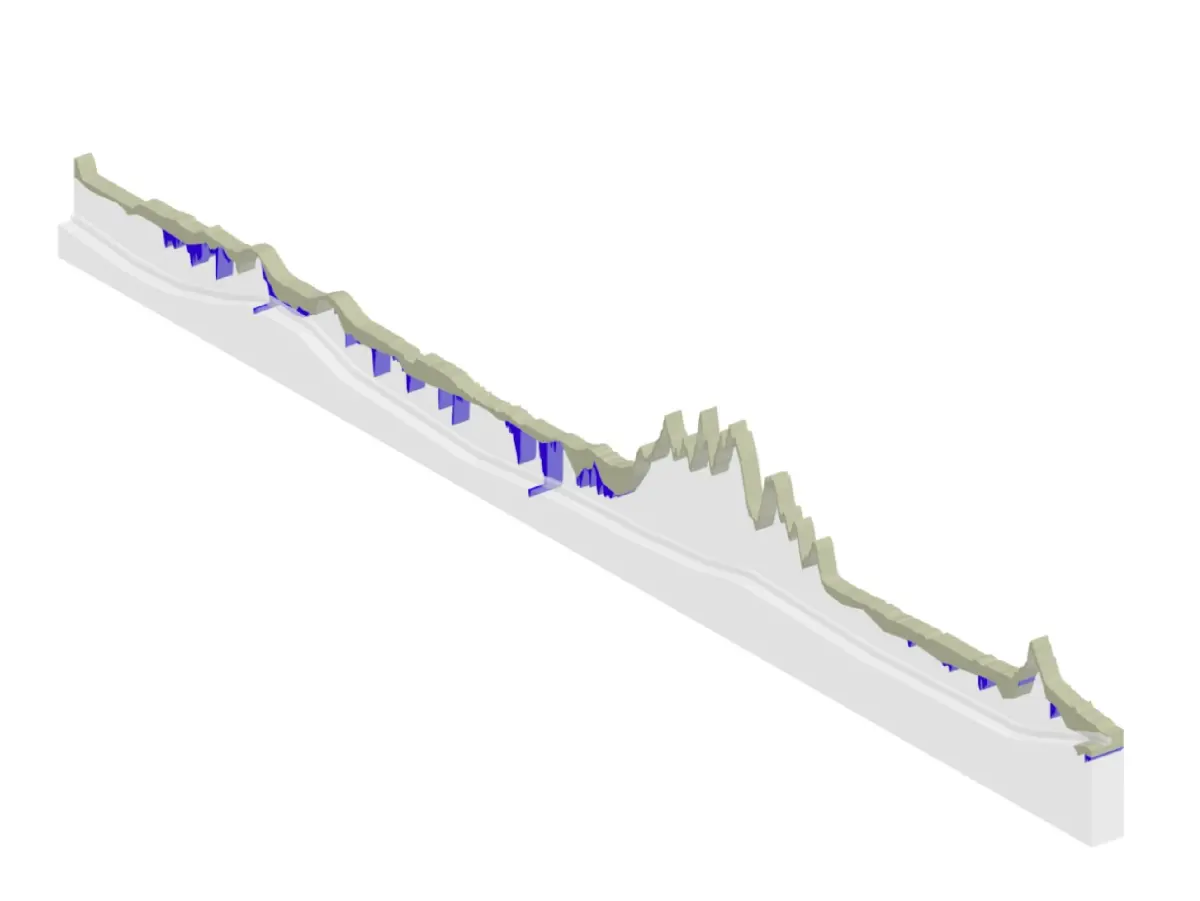

5등급 분포도

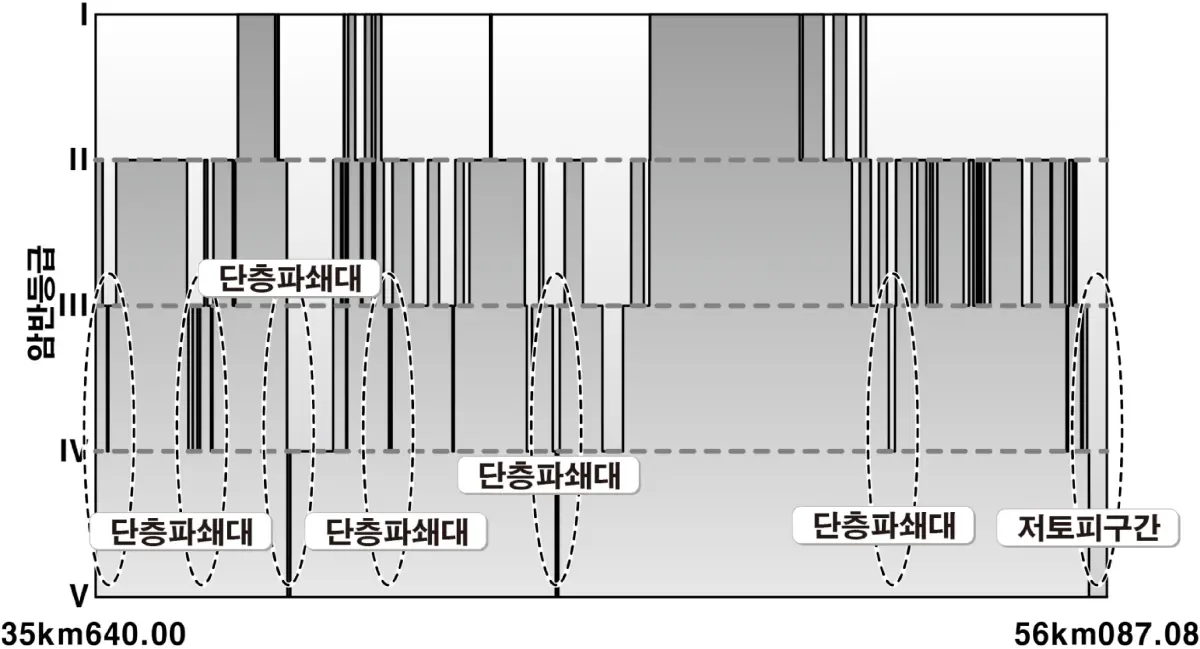

터널통과구간의 RMR분포

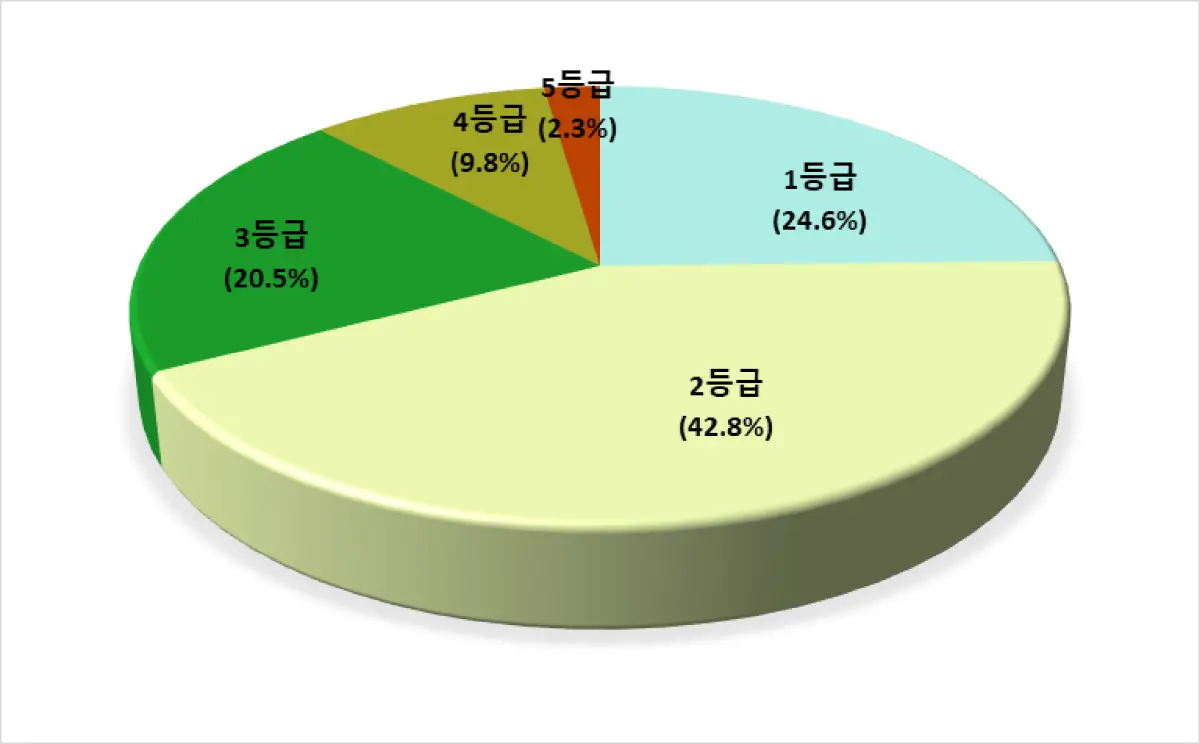

등급별 분포비율

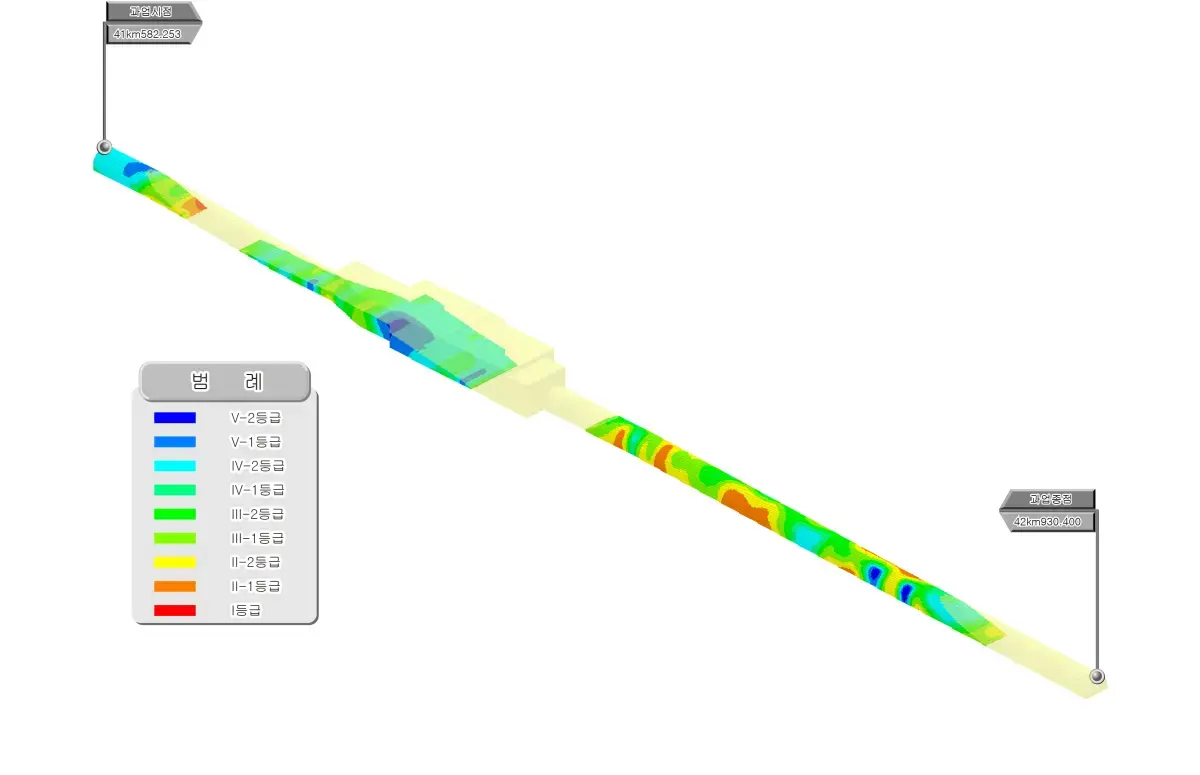

<지시크리깅을 통한 미시추구간의 암반등급 산정>
